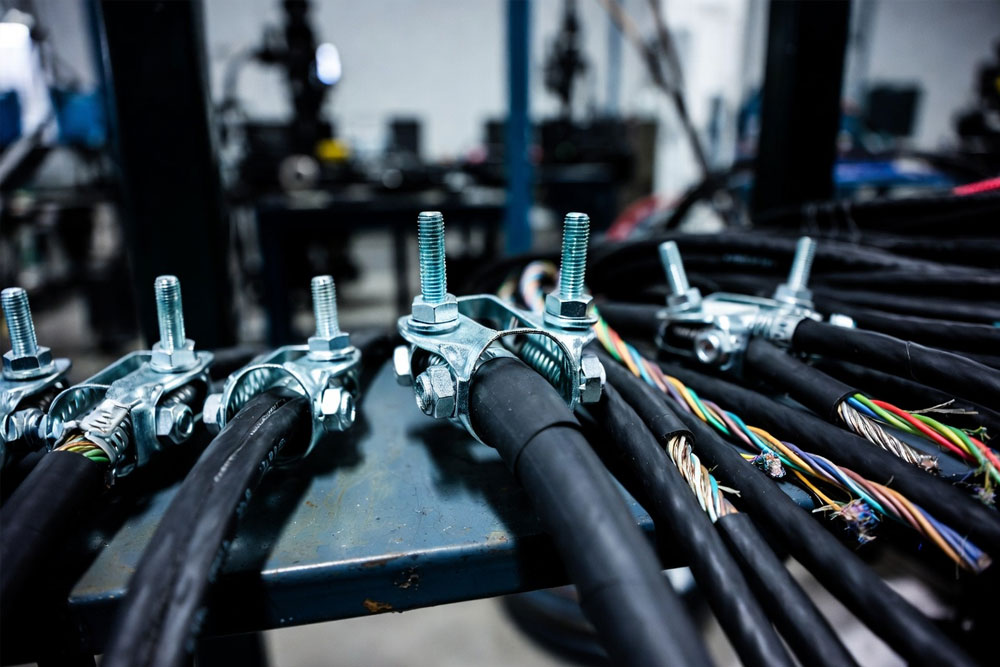

Zaciski i końcówki kablowe – jak dobrać je do przekroju i typu przewodu?

Zaciski i końcówki kablowe odpowiadają za jakość połączeń elektrycznych, a ich nieprawidłowy dobór prowadzi do przegrzewania, spadków napięcia i awarii instalacji. W tym poradniku wyjaśniamy, jak dobrać końcówki kablowe do przekroju, materiału przewodu oraz warunków pracy instalacji.

Dlaczego dobór końcówek kablowych ma znaczenie?

Końcówki i zaciski kablowe są elementami odpowiedzialnymi za mechaniczne i elektryczne połączenie przewodu z urządzeniem. Ich zadaniem jest zapewnienie niskiej rezystancji styku, trwałości połączenia oraz bezpieczeństwa eksploatacji.

Niewłaściwie dobrany lub zamontowany zacisk może powodować:

• przegrzewanie się połączenia,
• utratę ciągłości elektrycznej,
• uszkodzenie izolacji przewodu,
• ryzyko pożaru instalacji.

Rodzaje końcówek i zacisków kablowych

Końcówki tulejkowe

Stosowane głównie w przewodach wielodrutowych. Zapewniają uporządkowanie żył oraz poprawiają jakość połączenia w zaciskach śrubowych.

Końcówki oczkowe

Umożliwiają trwałe przykręcenie przewodu do zacisku śrubowego. Charakteryzują się wysoką odpornością mechaniczną i stabilnością połączenia.

Końcówki widełkowe

Stosowane tam, gdzie wymagany jest szybki montaż i demontaż przewodu bez całkowitego odkręcania śruby.

Złączki kablowe

Służą do łączenia dwóch przewodów. Występują w wersjach do przewodów miedzianych, aluminiowych oraz mieszanych (Al/Cu).

Dobór końcówki do przekroju przewodu

Podstawowym kryterium doboru końcówki kablowej jest przekrój przewodu. Każda końcówka jest projektowana do określonego zakresu przekrojów, np. 1,5 mm², 2,5 mm², 10 mm² itd.

Dobór niezgodny z przekrojem prowadzi do:

• zbyt luźnego połączenia (spadek jakości styku),
• uszkodzenia żył podczas zaciskania,
• zwiększonej rezystancji i nagrzewania.

Miedź czy aluminium – znaczenie materiału przewodu

Końcówki kablowe muszą być dopasowane do materiału przewodu:

• Cu (miedź) – standardowe końcówki miedziane,
• Al (aluminium) – specjalne końcówki aluminiowe,
• Al/Cu – końcówki bimetaliczne do łączenia różnych materiałów.

Nieprawidłowe połączenie aluminium z miedzią bez odpowiedniego osprzętu może prowadzić do korozji elektrochemicznej i degradacji połączenia.

Znaczenie prawidłowego zaprasowania

Nawet najlepiej dobrana końcówka nie spełni swojej funkcji bez odpowiedniego montażu. Kluczowe znaczenie ma proces zaprasowania (zaciskania) przy użyciu dedykowanych narzędzi.

W praktyce oznacza to:

• stosowanie odpowiedniej praski do danego typu końcówki,
• zachowanie właściwego nacisku,
• unikanie deformacji końcówki.

Najczęstsze błędy instalacyjne

• stosowanie końcówek o niewłaściwym przekroju,
• brak zaprasowania lub użycie niewłaściwego narzędzia,
• łączenie przewodów Al i Cu bez końcówek bimetalicznych,
• stosowanie niskiej jakości osprzętu bez certyfikatów.

Gdzie stosuje się końcówki i zaciski kablowe?

Końcówki kablowe znajdują zastosowanie w:

• rozdzielnicach elektrycznych,
• instalacjach przemysłowych,
• sieciach elektroenergetycznych SN i NN,
• systemach automatyki i sterowania.

Wysokiej jakości osprzęt kablowy zapewnia trwałość i bezpieczeństwo połączeń w każdej z tych aplikacji.

Podsumowanie

Zaciski i końcówki kablowe są niewielkimi elementami instalacji, jednak ich znaczenie jest kluczowe dla bezpieczeństwa i niezawodności pracy systemu elektrycznego. Prawidłowy dobór do przekroju, materiału przewodu oraz poprawny montaż eliminują ryzyko przegrzewania i awarii.
