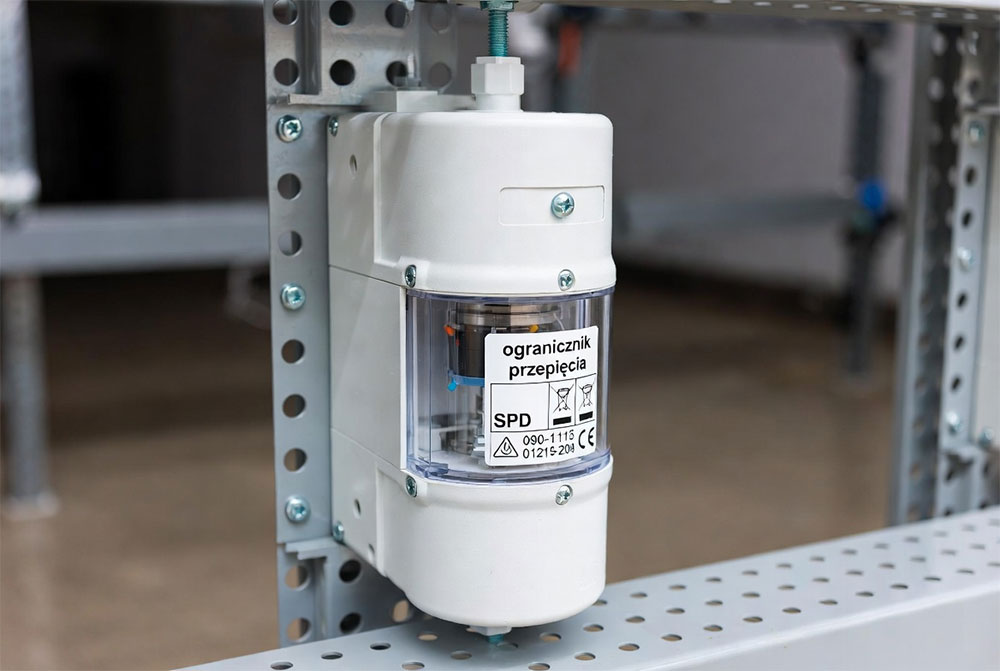

Jak dobrać ograniczniki przepięć (SPD) do instalacji domowej i przemysłowej? Klasy, parametry, montaż

Ograniczniki przepięć (SPD) stanowią kluczowy element ochrony instalacji elektrycznych przed skutkami przepięć atmosferycznych i łączeniowych. Ich prawidłowy dobór zależy od klasy SPD, parametrów technicznych oraz miejsca montażu w instalacji – zarówno w budownictwie jednorodzinnym, jak i w przemyśle. Poniżej wyjaśniamy, jak dobrać odpowiednie rozwiązanie i uniknąć kosztownych błędów.

Co to są ograniczniki przepięć (SPD) i dlaczego są niezbędne?

SPD (Surge Protective Device) to urządzenia, których zadaniem jest ograniczenie wartości przepięcia oraz odprowadzenie energii udaru do ziemi. Chronią one instalacje elektryczne, urządzenia elektroniczne oraz systemy automatyki przed uszkodzeniem. W praktyce zabezpieczają zarówno instalacje domowe (RTV, AGD, smart home), jak i rozbudowane systemy przemysłowe.

W instalacjach narażonych na wyładowania atmosferyczne oraz zakłócenia sieciowe, zastosowanie SPD jest wymagane przez normy, w tym PN-EN 62305 oraz PN-HD 60364.

Klasy ograniczników przepięć – typ 1, typ 2, typ 3

Dobór klasy SPD zależy od poziomu ochrony oraz miejsca instalacji w rozdzielnicy. Wyróżniamy trzy podstawowe typy:

• Typ 1 (klasa B) – stosowany w instalacjach z instalacją odgromową (LPS), montowany na wejściu do budynku. Chroni przed bezpośrednim uderzeniem pioruna.
• Typ 2 (klasa C) – zabezpiecza przed przepięciami indukowanymi i łączeniowymi. Montowany w rozdzielnicach wewnętrznych.
• Typ 3 (klasa D) – ochrona końcowa, stosowana bezpośrednio przy urządzeniach (np. listwy przeciwprzepięciowe).

W praktyce najczęściej stosuje się koordynację SPD, czyli połączenie typów 1+2 lub 2+3 dla uzyskania pełnej ochrony.

Najważniejsze parametry SPD – na co zwrócić uwagę?

Podczas wyboru ogranicznika przepięć należy przeanalizować kluczowe parametry techniczne:

• Uc (maksymalne napięcie pracy ciągłej) – musi być dopasowane do napięcia sieci.
• In (prąd znamionowy wyładowczy) – określa zdolność do odprowadzania impulsów.
• Imax (maksymalny prąd udarowy) – maksymalna energia przepięcia, jaką SPD może przyjąć.
• Up (poziom ochrony napięciowej) – im niższy, tym lepsza ochrona urządzeń.
• Typ sieci (TN, TT, IT) – SPD musi być kompatybilny z układem sieci.

Warto wybierać rozwiązania renomowanych producentów dostępne w ofercie aparatury modułowej i zabezpieczeń, które gwarantują zgodność z normami i wysoką niezawodność.

Dobór SPD do instalacji domowej

W instalacjach jednorodzinnych standardem jest zastosowanie ograniczników przepięć typu 2, a w przypadku budynków z instalacją odgromową – kombinacji typ 1+2. SPD montuje się w głównej rozdzielnicy budynku.

Warto również rozważyć ochronę końcową typu 3 dla szczególnie wrażliwych urządzeń, takich jak komputery, systemy alarmowe czy instalacje smart home.

Dobór SPD do instalacji przemysłowej

W przemyśle dobór SPD jest bardziej złożony i zależy od wielu czynników:

• rozległości instalacji i liczby rozdzielnic,
• obecności instalacji odgromowej,
• rodzaju zasilanych urządzeń (automatyka, sterowniki PLC),
• wrażliwości systemów na zakłócenia.

Najczęściej stosuje się wielostopniową ochronę: typ 1 na wejściu, typ 2 w rozdzielnicach pośrednich i typ 3 przy odbiornikach. Warto także uwzględnić ochronę linii sygnałowych i teleinformatycznych.

Montaż ograniczników przepięć – kluczowe zasady

Prawidłowy montaż SPD ma bezpośredni wpływ na skuteczność ochrony. Należy przestrzegać kilku zasad:

• montaż jak najbliżej punktu wejścia instalacji do budynku,
• minimalizacja długości przewodów połączeniowych,
• stosowanie odpowiednich przekrojów przewodów,
• zapewnienie skutecznego uziemienia,
• koordynacja z innymi zabezpieczeniami, np. wyłącznikami nadprądowymi i różnicowoprądowymi.

Nieprawidłowy montaż może znacząco obniżyć skuteczność SPD, dlatego instalację warto powierzyć wykwalifikowanemu elektrykowi.

Najczęstsze błędy przy doborze SPD

Do najczęstszych błędów należą:

• dobór niewłaściwej klasy SPD,
• brak koordynacji między stopniami ochrony,
• pominięcie analizy układu sieci,
• zbyt długie przewody przyłączeniowe,
• brak ochrony linii sygnałowych.

Uniknięcie tych błędów pozwala znacząco zwiększyć bezpieczeństwo instalacji oraz żywotność urządzeń.

Podsumowanie – jak dobrać odpowiedni SPD?

Dobór ogranicznika przepięć powinien być oparty na analizie ryzyka, rodzaju instalacji oraz parametrów technicznych urządzeń. W instalacjach domowych najczęściej wystarczy SPD typu 2 lub 1+2, natomiast w przemyśle konieczne jest podejście wielostopniowe i kompleksowa ochrona.
