Stopień ochrony IP – jak czytać oznaczenia i dobrać osprzęt do warunków środowiskowych?

Stopień ochrony IP określa odporność urządzeń elektrycznych i osprzętu na działanie pyłu, ciał stałych oraz wody. Prawidłowe odczytywanie oznaczeń IP pozwala dobrać odpowiedni osprzęt do warunków środowiskowych, zwiększyć bezpieczeństwo instalacji oraz wydłużyć żywotność urządzeń. W praktyce parametr ten ma ogromne znaczenie zarówno w budownictwie mieszkaniowym, jak i w przemyśle.

Nieodpowiednio dobrany stopień ochrony może prowadzić do awarii instalacji, korozji elementów elektrycznych, uszkodzenia urządzeń, a nawet zagrożenia dla użytkowników. Dlatego oznaczenia IP stanowią jeden z najważniejszych parametrów podczas projektowania nowoczesnych instalacji elektrycznych.

Czym jest stopień ochrony IP?

IP (Ingress Protection) to międzynarodowy system klasyfikacji określający poziom ochrony obudowy urządzenia przed:

• dostępem do części niebezpiecznych,
• wnikaniem ciał stałych i pyłu,
• wnikaniem wody.

Oznaczenie IP zostało ustandaryzowane przez normę PN-EN 60529 i jest stosowane praktycznie we wszystkich urządzeniach elektrycznych, rozdzielnicach, oprawach oświetleniowych oraz osprzęcie elektroinstalacyjnym.

Jak czytać oznaczenia IP?

Oznaczenie IP składa się z dwóch cyfr, np. IP44, IP65 lub IP68. Każda z nich ma konkretne znaczenie.

Pierwsza cyfra – ochrona przed ciałami stałymi

Pierwsza cyfra określa poziom ochrony przed kurzem, pyłem oraz dostępem do elementów pod napięciem.

• IP0X – brak ochrony,
• IP1X–IP4X – podstawowa ochrona przed dotykiem i większymi ciałami obcymi,
• IP5X – ochrona przed pyłem,
• IP6X – całkowita pyłoszczelność.

W środowiskach przemysłowych oraz warsztatach najczęściej stosuje się urządzenia o klasie minimum IP54 lub IP65.

Druga cyfra – ochrona przed wodą

Druga cyfra określa odporność urządzenia na działanie wilgoci, zachlapania oraz wody pod ciśnieniem.

• IPX1–IPX3 – ochrona przed skraplającą się wodą i lekkim deszczem,
• IPX4 – ochrona przed bryzgami wody,
• IPX5 – ochrona przed strugą wody,
• IPX6 – odporność na silne strumienie wody,
• IPX7 – możliwość krótkotrwałego zanurzenia,
• IPX8 – ochrona przy długotrwałym zanurzeniu.

Najpopularniejsze klasy IP i ich zastosowanie

IP20 – podstawowa ochrona wewnętrzna

Osprzęt o klasie IP20 stosuje się w suchych pomieszczeniach, gdzie nie występuje wilgoć ani zapylenie. To standard dla większości gniazd i łączników w pokojach mieszkalnych.

IP44 – ochrona do łazienek i garaży

IP44 zapewnia ochronę przed bryzgami wody i jest często stosowane w:

• łazienkach,
• garażach,
• kotłowniach,
• pomieszczeniach gospodarczych.

To jedna z najczęściej wybieranych klas ochrony dla osprzętu montowanego poza suchymi pomieszczeniami mieszkalnymi.

IP65 – ochrona do zastosowań zewnętrznych

Urządzenia o klasie IP65 są pyłoszczelne i odporne na strumienie wody. Doskonale sprawdzają się:

• na elewacjach budynków,
• w halach przemysłowych,
• na budowach,
• w instalacjach zewnętrznych.

W takich miejscach stosuje się specjalistyczny osprzęt elektroinstalacyjny, odporny na trudne warunki środowiskowe.

IP67 i IP68 – ekstremalna odporność

Klasy IP67 i IP68 stosowane są tam, gdzie urządzenia mogą mieć kontakt z wodą lub pracować w bardzo trudnych warunkach.

Przykładowe zastosowania:

• instalacje podziemne,
• oświetlenie ogrodowe,
• instalacje przemysłowe,
• systemy pracujące w wysokiej wilgotności.

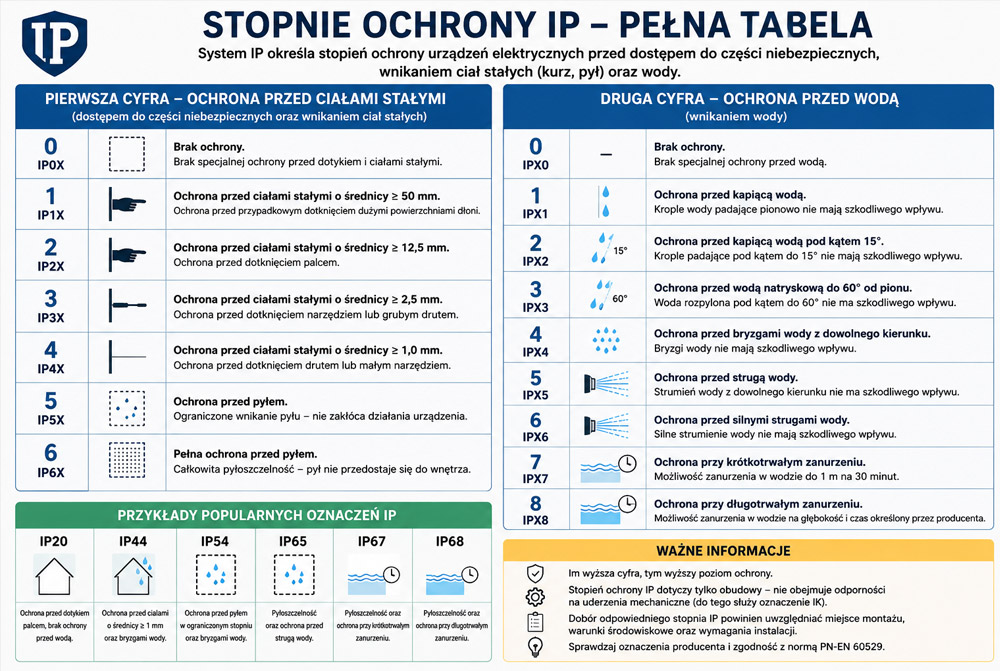

Tabela stopni ochrony IP – jak ją interpretować?

Poniższa tabela stopni ochrony IP w prosty sposób pokazuje, przed czym chronią poszczególne klasy szczelności urządzeń elektrycznych. Pierwsza cyfra oznacza odporność na pył, kurz oraz ciała stałe, natomiast druga określa poziom ochrony przed wodą i wilgocią. Dzięki temu można szybko sprawdzić, czy dany osprzęt nadaje się do montażu w domu, łazience, garażu, na zewnątrz budynku lub w wymagających warunkach przemysłowych.

W praktyce odpowiedni dobór klasy IP ma ogromne znaczenie dla bezpieczeństwa instalacji oraz trwałości urządzeń. Im wyższa wartość oznaczenia, tym większa odporność obudowy na działanie czynników zewnętrznych. Warto pamiętać, że urządzenia stosowane na zewnątrz, w wilgotnych pomieszczeniach lub w środowisku zapylonym powinny posiadać odpowiednio wyższą klasę ochrony niż standardowy osprzęt stosowany w suchych pomieszczeniach mieszkalnych.

Jak dobrać stopień ochrony IP do warunków środowiskowych?

Dobór odpowiedniej klasy IP powinien uwzględniać miejsce montażu oraz warunki pracy urządzenia.

Pomieszczenia suche

W salonach, sypialniach czy biurach najczęściej wystarczające są urządzenia o klasie IP20.

Pomieszczenia wilgotne

Łazienki, pralnie i kotłownie wymagają stosowania osprzętu minimum IP44, szczególnie w pobliżu źródeł wody.

Warunki zewnętrzne

Na zewnątrz budynków rekomendowane są klasy minimum IP54 lub IP65 – szczególnie w przypadku opraw oświetleniowych i rozdzielnic.

Środowisko przemysłowe

W zakładach produkcyjnych, magazynach i warsztatach konieczne jest stosowanie urządzeń odpornych na pył, wilgoć oraz uszkodzenia mechaniczne.

W takich instalacjach bardzo ważny jest także odpowiedni dobór rozdzielnic elektrycznych oraz zabezpieczeń.

Dlaczego odpowiedni stopień IP ma tak duże znaczenie?

Prawidłowo dobrana klasa ochrony IP wpływa na:

• bezpieczeństwo użytkowników,
• żywotność urządzeń,
• odporność na korozję i wilgoć,
• ograniczenie ryzyka zwarć i awarii,
• zgodność instalacji z normami.

W nowoczesnych instalacjach elektrycznych szczególne znaczenie ma również stosowanie odpowiednich zabezpieczeń i aparatury modułowej, które współpracują z osprzętem o odpowiedniej klasie szczelności.

Najczęstsze błędy przy doborze klasy IP

Do najczęściej spotykanych błędów należą:

• stosowanie IP20 w wilgotnych pomieszczeniach,
• pomijanie wpływu pyłu i zabrudzeń,
• niedoszacowanie warunków atmosferycznych,
• brak analizy miejsca montażu,
• oszczędzanie na jakości osprzętu.

Takie błędy mogą prowadzić do awarii, porażeń oraz szybszego zużycia instalacji.

Podsumowanie – jak prawidłowo dobrać stopień ochrony IP?

Stopień ochrony IP to jeden z najważniejszych parametrów technicznych osprzętu elektrycznego. Prawidłowy dobór klasy szczelności pozwala zwiększyć bezpieczeństwo, wydłużyć żywotność urządzeń oraz dostosować instalację do rzeczywistych warunków pracy.
