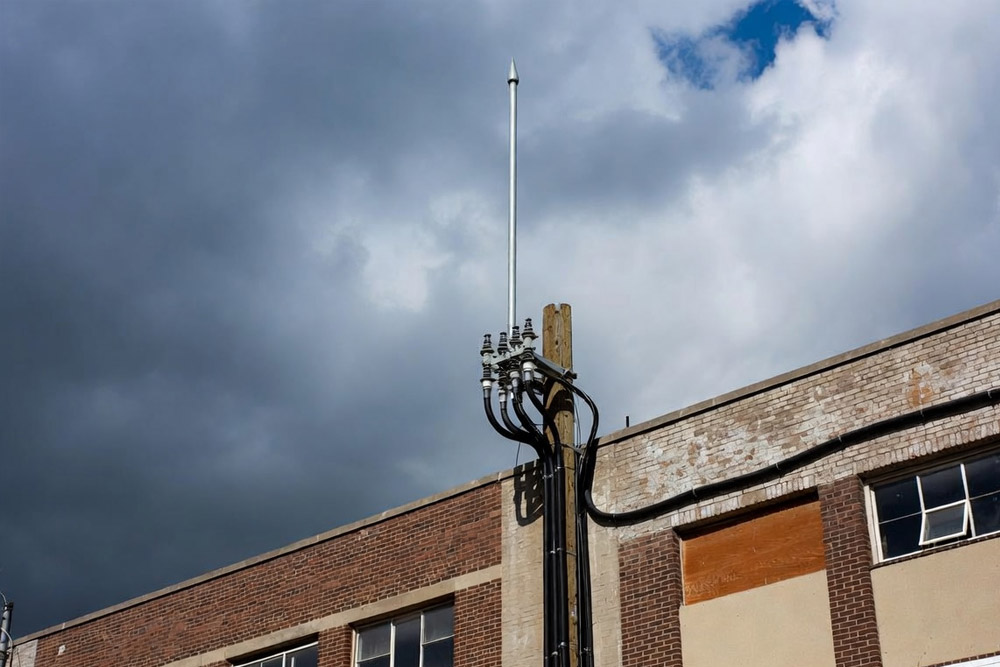

Instalacja odgromowa – budowa, klasy ochrony i montaż według PN-EN 62305

W skrócie: instalacja odgromowa (piorunochron, LPS – Lightning Protection System) to zewnętrzny i wewnętrzny układ chroniący budynek przed skutkami bezpośredniego wyładowania atmosferycznego. Część zewnętrzną tworzą trzy elementy: zwody (przechwytują piorun), przewody odprowadzające (prowadzą prąd pioruna w dół) oraz uziom (rozprasza go w ziemi). Projektuje się ją zgodnie z normą PN-EN 62305, dobierając klasę ochrony (LPL I–IV) do poziomu ryzyka. Poniżej wyjaśniamy, z czego składa się instalacja odgromowa, jak ją zaprojektować i zmontować oraz jak często wymaga przeglądów.

Czym jest instalacja odgromowa i przed czym chroni?

Wyładowanie atmosferyczne to prąd o wartości szczytowej sięgającej od kilku do nawet kilkuset kiloamperów, który w ułamku sekundy wydziela ogromną energię cieplną. Bezpośrednie trafienie w nieosłonięty budynek grozi pożarem, rozerwaniem elementów konstrukcji, porażeniem osób oraz zniszczeniem instalacji elektrycznej i elektroniki. Instalacja odgromowa nie „odpycha” pioruna – jej zadaniem jest przejąć wyładowanie w kontrolowanym miejscu i bezpiecznie odprowadzić prąd do ziemi, z pominięciem palnych i wrażliwych części obiektu.

Warto od razu rozróżnić dwa uzupełniające się poziomy ochrony: ochronę zewnętrzną (piorunochron przechwytujący i odprowadzający prąd bezpośredniego uderzenia) oraz ochronę wewnętrzną (ograniczniki przepięć chroniące instalację przed przepięciami wywołanymi wyładowaniem). Sam piorunochron nie ochroni elektroniki przed przepięciem indukowanym – dlatego w praktyce łączy się go z ogranicznikami przepięć (SPD).

Z czego składa się instalacja odgromowa? Trzy elementy zewnętrzne

Zewnętrzna instalacja odgromowa (LPS) to zawsze te same trzy funkcjonalne części, połączone w jeden ciąg prądowy:

• Zwody – elementy przechwytujące uderzenie pioruna. Dzielą się na zwody poziome (siatka drutów na dachu, np. z drutu stalowego ocynkowanego lub przewodu miedzianego), zwody pionowe (maszty i iglice chroniące kominy, anteny, urządzenia na dachu) oraz zwody naturalne (metalowe elementy dachu spełniające wymagania normy).
• Przewody odprowadzające – prowadzą prąd pioruna od zwodów do uziomu najkrótszą, możliwie prostą drogą. Rozmieszcza się je równomiernie po obwodzie budynku; im wyższa klasa ochrony, tym mniejsze odstępy między nimi.
• Uziom – rozprasza prąd pioruna w gruncie. Najczęściej stosuje się uziom otokowy (bednarka FeZn wokół fundamentu), uziom fundamentowy lub uziomy pionowe (pręty). To ten sam element, który opisujemy szerzej w artykule o tym, jak prawidłowo zaprojektować i wykonać uziemienie w instalacji elektrycznej.

Do budowy tych elementów używa się typowego osprzętu odgromowego: bednarki ocynkowanej, drutu stalowego FeZn lub miedzianego, uchwytów dachowych i naciągowych, złączy krzyżowych i kontrolnych oraz zacisków probierczych. W liniach napowietrznych funkcję ochrony odgromowej pełnią z kolei przewody odgromowe (w tym typu OPGW ze zintegrowanym światłowodem) – piszemy o nich przy okazji przewodów napowietrznych.

Klasy ochrony odgromowej (LPL I–IV) – jak dobrać właściwą?

Norma PN-EN 62305 definiuje cztery poziomy ochrony odgromowej (LPL – Lightning Protection Level), a wynikające z nich klasy instalacji (LPS klasy I–IV) różnią się skutecznością przechwytywania oraz wymaganą gęstością zwodów i odprowadzeń. Klasę dobiera się na podstawie analizy ryzyka (część 2 normy), która uwzględnia rodzaj obiektu, jego lokalizację, gęstość wyładowań w regionie oraz konsekwencje ewentualnego trafienia.

Im wyższa klasa, tym gęstsza siatka zwodów, mniejsze odstępy przewodów odprowadzających i mniejszy promień tzw. toczącej się kuli (o czym niżej). Dobór klasy „na oko” jest błędem – zbyt niska klasa oznacza realną lukę w ochronie, zbyt wysoka to niepotrzebny koszt.

Jak projektuje się rozmieszczenie zwodów? Trzy metody

Aby wyznaczyć strefę chronioną przez zwody, norma dopuszcza trzy metody, stosowane najczęściej łącznie:

• Metoda toczącej się kuli – wyobrażamy sobie kulę o promieniu zależnym od klasy LPS (20 m dla klasy I, do 60 m dla klasy IV), „toczoną” po obiekcie. Punkty styku kuli z budynkiem to miejsca zagrożone, w których należy umieścić zwody. To metoda uniwersalna, odpowiednia dla obiektów o złożonej bryle.
• Metoda kąta ochronnego – stosowana dla masztów i iglic; zwód pionowy chroni stożek o określonym kącie wierzchołkowym, zależnym od wysokości i klasy.
• Metoda siatki (oczkowa) – dla dachów płaskich; zwody poziome układa się w siatkę o boku oczka zależnym od klasy (od 5×5 m dla klasy I do 20×20 m dla klasy IV).

Połączenia wyrównawcze i odstęp bezpieczny

Podczas przepływu prądu pioruna instalacja odgromowa osiąga wysoki potencjał. Aby nie doszło do niebezpiecznych iskrzeń i przeskoków na instalacje wewnętrzne (rury, kable, konstrukcje stalowe), stosuje się połączenia wyrównawcze spinające wszystkie części przewodzące do wspólnej szyny (głównej szyny uziemiającej, GSU) oraz zachowuje tzw. odstęp bezpieczny między instalacją odgromową a metalowymi elementami budynku. Wszystkie uziomy – odgromowy, ochronny i roboczy – najczęściej łączy się w jeden system uziemiający zgodny z normą, co opisujemy w materiale o uziemieniu budynku.

Ochrona wewnętrzna – dlaczego sam piorunochron nie wystarczy

Nawet gdy piorunochron bezbłędnie odprowadzi prąd bezpośredniego uderzenia, wyładowanie indukuje w pobliskich przewodach przepięcia sięgające kilku kilowoltów – wystarczająco dużo, by uszkodzić elektronikę, sprzęt AGD/RTV, sterowniki czy fotowoltaikę. Dlatego kompletna ochrona odgromowa obejmuje także ograniczniki przepięć (SPD): typu 1 na wejściu instalacji (przy rozdzielnicy głównej), typu 2 w rozdzielnicach oddziałowych i typu 3 przy wrażliwych odbiornikach. Zasady ich doboru opisujemy w przewodniku o ochronie przeciwprzepięciowej w instalacjach niskiego napięcia, a czym w praktyce jest taki ogranicznik – w artykule o przepięciówce.

Montaż instalacji odgromowej – na co zwrócić uwagę

• Prowadź przewody odprowadzające możliwie prosto i pionowo, unikając ostrych zagięć (indukcyjność zwiększa napięcie).
• Stosuj osprzęt odporny na korozję i dobierz materiały tak, by unikać par galwanicznych (np. właściwe złącza przy łączeniu stali ze stalą nierdzewną lub miedzią).
• Zachowaj wymagane przekroje (typowo 50 mm² dla stali, 50 mm² dla miedzi w zwodach i odprowadzeniach – zgodnie z normą i klasą).
• Przewidź złącza kontrolne (probiercze) umożliwiające pomiar rezystancji uziemienia bez rozłączania instalacji.
• Uwzględnij urządzenia na dachu (kominy, klimatyzatory, panele PV, anteny) – muszą znaleźć się w strefie chronionej lub być objęte zwodami pionowymi.

Przeglądy i konserwacja instalacji odgromowej

Instalacja odgromowa wymaga okresowych oględzin i pomiarów. Zakres i częstotliwość zależą od klasy LPS i rodzaju obiektu – dla większości budynków to przegląd co 1–5 lat, a dla obiektów o podwyższonym ryzyku (np. zagrożonych wybuchem) częściej. Sprawdza się ciągłość połączeń, stan zwodów i odprowadzeń, stan złączy oraz mierzy rezystancję uziemienia (zwykle wymagane ≤ 10 Ω dla uziomu odgromowego). Pomiary powinny zakończyć się protokołem – to dokument istotny m.in. dla ubezpieczyciela.

FAQ – instalacja odgromowa

Czy instalacja odgromowa jest obowiązkowa? Nie dla każdego budynku. Obowiązek wynika z analizy ryzyka wg PN-EN 62305 oraz przepisów techniczno-budowlanych – dotyczy m.in. obiektów wysokich, użyteczności publicznej, zagrożonych wybuchem czy pożarem. Dla domu jednorodzinnego często nie jest wymagana, ale bywa zalecana zależnie od lokalizacji i wartości wyposażenia.

Ile kosztuje instalacja odgromowa? Koszt zależy od powierzchni i kształtu dachu, klasy ochrony oraz rodzaju uziomu. Największy wpływ ma liczba przewodów odprowadzających i typ uziomu (otokowy vs pionowy).

Czy piorunochron chroni elektronikę? Nie bezpośrednio. Ochronę urządzeń zapewniają dopiero ograniczniki przepięć (SPD) – ochrona wewnętrzna – współpracujące z piorunochronem.

Jaka rezystancja uziemienia jest wymagana? Dla uziomu odgromowego przyjmuje się zwykle wartość ≤ 10 Ω; w połączonym systemie uziemiającym decydują wymagania najbardziej rygorystycznej funkcji.

Co to jest OPGW? To przewód odgromowy linii napowietrznej ze zintegrowanym rdzeniem światłowodowym – pełni jednocześnie funkcję ochrony odgromowej linii i medium telekomunikacyjnego.
