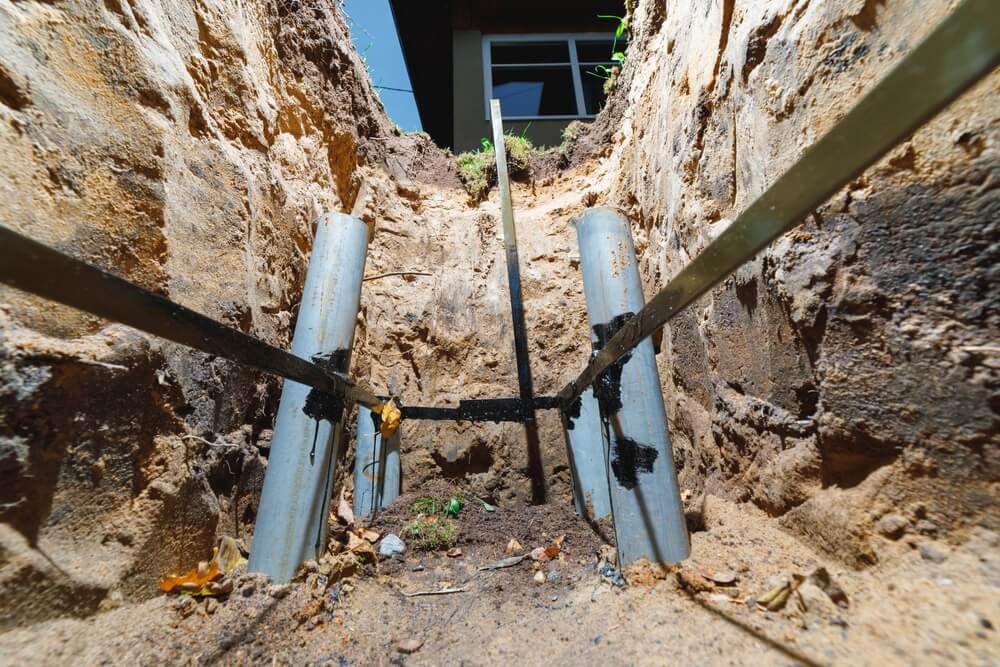

Uziemienie budynku: jak działa i po co uziemia się budynki?

Uziemienie budynku jest niezbędnym elementem bezpieczeństwa każdej instalacji elektrycznej, stanowiąc fundament ochrony przed niebezpieczeństwem porażenia prądem elektrycznym oraz zabezpieczając przed skutkami przepięć. Ta podstawowa zasada bezpiecznego użytkowania energii elektrycznej ma kluczowe znaczenie zarówno w obiektach mieszkalnych, jak i użytkowych, gwarantując ochronę osób, urządzeń elektrycznych oraz samej infrastruktury budynku. Uziemienie pozwala na kontrolowane odprowadzenie nadmiarowego prądu elektrycznego bezpośrednio do ziemi, minimalizując ryzyko wypadków elektrycznych oraz uszkodzeń sprzętu.

Rozbudowując naszą wiedzę o uziemieniu, warto zrozumieć, jak dokładnie działa ten system, jaka jest jego rola w nowoczesnej architekturze i inżynierii elektrycznej, oraz dlaczego jest ono obowiązkowym elementem każdej instalacji elektrycznej. Proces uziemienia wykracza poza samą tylko ochronę przed porażeniem, odgrywając również istotną rolę w ochronie przed wyładowaniami elektrostatycznymi i przepięciami, które mogą powstać na skutek działania czynników zewnętrznych, takich jak burze z piorunami.

W naszym artykule przyjrzymy się szczegółowo mechanizmom działania uziemienia, różnorodności metod i technik uziemiania stosowanych w różnych typach budynków, oraz omówimy, jakie korzyści płyną z odpowiedniego zaimplementowania tego systemu. Zrozumienie zasad i praktyk związanych z uziemieniem pozwoli czytelnikom na głębsze docenienie jego roli w zapewnianiu bezpiecznego środowiska w naszych domach i miejscach pracy.

Typowy symbol uziemienia

Czym tak na prawdę jest uziemienie instalacji elektrycznej?

Uziemienie, z punktu widzenia fizyki i elektryczności, odnosi się do procesu połączenia elektrycznego między wyposażeniem elektrycznym a ziemią (grunt). To połączenie tworzy fizyczny i elektryczny kanał, który umożliwia nadmiarowemu prądowi elektrycznemu bezpieczne „ujście” do ziemi, zamiast przepływać przez ludzkie ciało lub inne nieprzewidziane ścieżki, co mogłoby prowadzić do porażenia lub uszkodzenia urządzeń.

Podstawy fizyczne uziemienia

Fizyka stojąca za uziemieniem opiera się na kilku kluczowych zasadach:

1. Przewodnictwo elektryczne: Ziemia (grunt) działa jako ogromny przewodnik, który może przyjąć lub oddać duże ilości ładunku elektrycznego bez znaczącej zmiany swojego potencjału elektrycznego.
2. Potencjał elektryczny: Uziemienie służy do wyrównania potencjałów elektrycznych między urządzeniem a ziemią, redukując ryzyko porażenia prądem lub uszkodzenia sprzętu. W stanie uziemienia, potencjał elektryczny urządzenia jest równy potencjałowi ziemi, co w praktyce oznacza zminimalizowanie różnicy potencjałów (i tym samym – prądu) mogącego przepływać przez ciało człowieka.
3. Prąd i opór: Zgodnie z prawem Ohma, prąd płynący przez obwód jest wprost proporcjonalny do napięcia (różnicy potencjałów) i odwrotnie proporcjonalny do oporu. Uziemienie zapewnia niskooporową ścieżkę dla prądu, co oznacza, że w przypadku przepięcia lub awarii, nadmiarowy prąd łatwiej „płynie” do ziemi, zamiast przez potencjalnie niebezpieczne ścieżki.

Jak działa uziemienie w praktyce?

W praktyce, uziemienie polega na połączeniu metalowych części obwodu elektrycznego (takich jak obudowy urządzeń) z ziemią za pomocą przewodu uziemiającego. W przypadku awarii, gdy izolacja zawiedzie i na metalowych częściach urządzeń pojawi się niebezpieczne napięcie, prąd elektryczny zostaje bezpiecznie odprowadzony do ziemi przez przewód uziemiający. Dzięki temu, nawet jeśli dojdzie do kontaktu człowieka z obudową urządzenia, ryzyko porażenia jest minimalne, ponieważ prąd „wybiera” ścieżkę o najmniejszym oporze, czyli przewód uziemiający, zamiast przepływać przez ciało człowieka do ziemi.

Po co stosuje się uziemienie w domach i urządzeniach elektrycznych?

Znaczenie uziemienia w systemach elektrycznych jest wielowymiarowe i dotyczy zarówno bezpieczeństwa ludzi, jak i ochrony urządzeń elektrycznych oraz całej infrastruktury energetycznej. Poniżej przedstawiono kluczowe aspekty znaczenia uziemienia:

1. Ochrona przed porażeniem elektrycznym

Uziemienie zapewnia bezpieczną ścieżkę dla przepływu nadmiarowego prądu do ziemi, w przypadku awarii lub uszkodzenia izolacji. Dzięki temu, w momencie dotknięcia obudowy urządzenia pod napięciem, prąd preferencyjnie płynie przez uziemienie, zamiast przez ciało człowieka, znacznie zmniejszając ryzyko porażenia.

2. Zapobieganie uszkodzeniom urządzeń

Przepięcia i wyładowania elektrostatyczne mogą powodować uszkodzenia delikatnych komponentów elektronicznych. Uziemienie pomaga w odprowadzeniu tych niebezpiecznych ładunków bezpośrednio do ziemi, chroniąc sprzęt przed przepaleniem lub trwałym uszkodzeniem.

3. Stabilizacja napięcia w systemie

Systemy uziemienia pomagają w utrzymaniu jednolitego poziomu napięcia w całej instalacji elektrycznej. Dzięki temu, urządzenia elektryczne działają w stabilnych i bezpiecznych warunkach, co jest szczególnie ważne dla precyzyjnych urządzeń medycznych, laboratoryjnych, czy informatycznych.

4. Ochrona przed wyładowaniami atmosferycznymi

Uziemienie stanowi kluczowy element systemów ochrony odgromowej, umożliwiając bezpieczne odprowadzenie ładunków elektrycznych generowanych przez uderzenia piorunów do ziemi. Zapobiega to uszkodzeniom strukturalnym budynków oraz instalacji elektrycznej i urządzeń znajdujących się wewnątrz.

5. Zapewnienie ciągłości pracy systemów bezpieczeństwa

Wiele systemów bezpieczeństwa, takich jak systemy alarmowe, gaśnice automatyczne czy oświetlenie awaryjne, wymaga niezawodnego źródła zasilania do prawidłowego działania. Uziemienie zapewnia stabilność tych systemów, zwiększając bezpieczeństwo użytkowników i ochronę mienia.

6. Spełnienie wymogów prawnych i norm bezpieczeństwa

Implementacja systemów uziemienia jest wymagana przez przepisy prawa i normy bezpieczeństwa na całym świecie. Poprawnie zaprojektowane i wykonane uziemienie jest podstawą legalnej i bezpiecznej eksploatacji instalacji elektrycznych.

Podsumowując, uziemienie pełni fundamentalną rolę w zapewnianiu bezpiecznego użytkowania energii elektrycznej. Jego znaczenie wykracza poza pojedyncze aspekty techniczne, obejmując kompleksową ochronę zdrowia i życia ludzkiego, zabezpieczenie majątku oraz zapewnienie stabilności i niezawodności działania systemów elektrycznych.

Przewód uziemiający w charakterystycznym zielono – żółtym kolorze

Kable do uziemienia

Kable do uziemienia pełnią kluczową rolę w zapewnieniu skutecznej i bezpiecznej ścieżki dla prądu elektrycznego, aby bezpiecznie przepłynąć do ziemi w przypadku awarii lub przepięcia. Są one niezbędnym elementem każdego systemu uziemienia, łącząc uziom (element uziemiający wkopany w ziemię) z instalacją elektryczną budynku. Ich projektowanie i wykonanie muszą spełniać określone normy i wymogi, aby zapewnić optymalną ochronę i bezpieczeństwo. Jest wiele rodzajów kabli i przewodów instalacyjnych.

Typy kabli do uziemienia

Jak pisaliśmy już na swoim blogu, kable wytwarza się z różnych materiałów. Istnieje kilka rodzajów kabli używanych do celów uziemienia, w tym:

• Kable miedziane: Są najczęściej stosowane ze względu na wysoką przewodność elektryczną miedzi i odporność na korozję. Miedź jest doskonałym materiałem do uziemienia, ponieważ zapewnia niezawodny i trwały przewód dla prądu elektrycznego. Kable miedziane mogą być izolowane lub nie, w zależności od zastosowania.
• Kable aluminiowe: Choć przewodzą słabiej niż miedź, aluminium jest lżejsze i tańsze, co czyni je atrakcyjnym wyborem w niektórych zastosowaniach. Jednakże, ze względu na większą podatność na korozję, wymaga odpowiedniej izolacji i zabezpieczeń.
• Kable stalowe ocynkowane: Są używane głównie w uziomach pionowych i poziomych ze względu na ich wytrzymałość mechaniczną i odporność na korozję. Cynkowanie dodatkowo zwiększa trwałość kabli w agresywnych środowiskach gruntowych.

Zastosowanie kabli do uziemienia

Kable do uziemienia znajdują zastosowanie w różnych aspektach systemów uziemiających, w tym:

• Uziemienie budynków i obiektów: Kable te łączą metalowe elementy konstrukcyjne budynku z uziomem, zapewniając bezpieczną ścieżkę odprowadzenia prądu do ziemi.
• Uziemienie instalacji elektrycznych: Obejmuje uziemienie tablic rozdzielczych, maszyn, urządzeń elektrycznych i innych elementów instalacji, by chronić przed porażeniem elektrycznym i przepięciami.
• Systemy ochrony odgromowej: Kable do uziemienia są nieodłącznym elementem systemów odgromowych, odprowadzając ładunki elektryczne generowane przez uderzenia piorunów bezpośrednio do ziemi.

Wybór i instalacja kabli do uziemienia

Wybór odpowiedniego typu i przekroju kabla do uziemienia zależy od wielu czynników, w tym od oczekiwanego obciążenia prądowego, warunków środowiskowych oraz rodzaju i konstrukcji uziomu. Instalacja kabli do uziemienia powinna być wykonana zgodnie z obowiązującymi przepisami i normami bezpieczeństwa, takimi jak odpowiednie zakotwienie uziomów, zabezpieczenie przed korozją i mechanicznymi uszkodzeniami, a także zapewnienie dobrego połączenia elektrycznego.

Odpowiedni dobór i profesjonalna instalacja kabli do uziemienia są kluczowe dla skutecznego działania systemów uziemiających, zapewniając ochronę przed porażeniem elektrycznym, uszkodzeniami urządzeń i zapobiegając potencjalnym pożarom spowodowanym przez przepięcia.

Uziemienie – podsumowanie

Podsumowując, uziemienie jest kluczowym elementem zapewniającym bezpieczeństwo użytkowania instalacji elektrycznych w budynkach i obiektach różnego typu. Poprzez skuteczne odprowadzenie nadmiarowego prądu do ziemi, systemy uziemiające chronią przed porażeniem elektrycznym, uszkodzeniem urządzeń i infrastruktury, a także minimalizują ryzyko pożaru spowodowanego przepięciami. Wybór odpowiednich kabli do uziemienia, uwzględniający materiał, przekrój oraz specyficzne warunki środowiskowe, jest niezbędny dla zapewnienia skuteczności i trwałości całego systemu.
