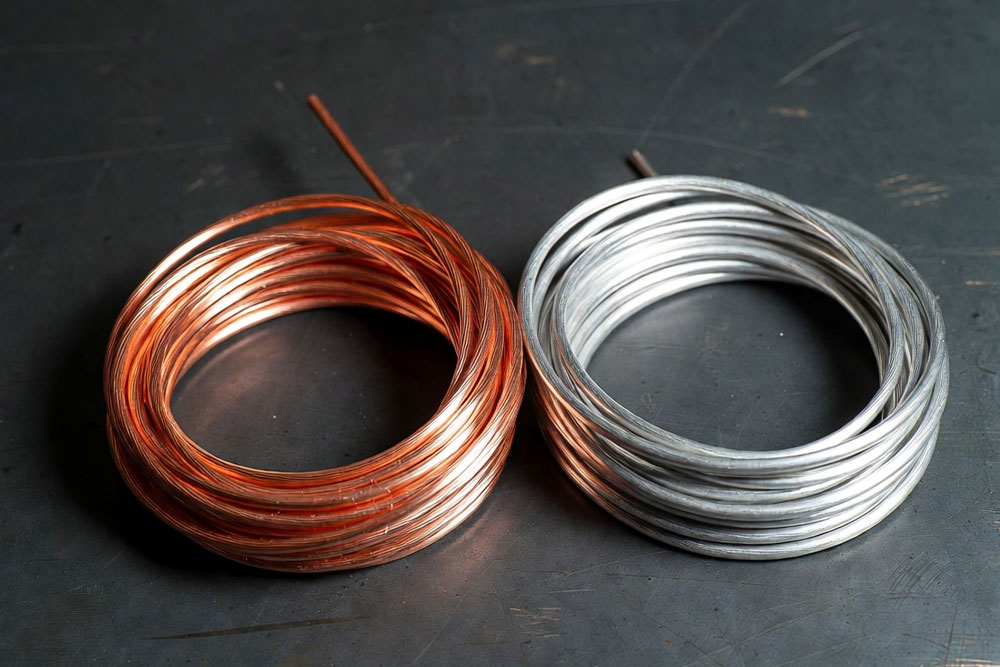

Łączenie przewodów aluminiowych z miedzianymi – jak zrobić to bezpiecznie?

Łączenie przewodów aluminiowych z miedzianymi wymaga zastosowania odpowiedniego osprzętu, ponieważ bezpośredni kontakt tych metali prowadzi do korozji i utraty jakości połączenia. W tym poradniku wyjaśniamy, jak bezpiecznie łączyć Al i Cu oraz jakich błędów bezwzględnie unikać w praktyce instalacyjnej.

Dlaczego nie wolno łączyć Al i Cu bezpośrednio?

Bezpośrednie połączenie przewodów aluminiowych i miedzianych prowadzi do zjawiska korozji elektrochemicznej. Różnica potencjałów między metalami powoduje stopniowe utlenianie aluminium, co skutkuje:

• wzrostem rezystancji połączenia,
• przegrzewaniem styku,
• osłabieniem przewodzenia prądu,
• ryzykiem uszkodzenia instalacji lub pożaru.

Gdzie występuje problem łączenia Al i Cu?

Sytuacja ta jest szczególnie częsta w przypadku modernizacji starszych instalacji, gdzie istniejące przewody aluminiowe są łączone z nowymi przewodami miedzianymi. Dotyczy to m.in.:

• instalacji w budynkach mieszkalnych z lat 70. i 80.,
• modernizacji rozdzielnic,
• rozbudowy instalacji przemysłowych.

Jak prawidłowo łączyć przewody Al i Cu?

Bezpieczne połączenie wymaga zastosowania dedykowanych rozwiązań, które eliminują bezpośredni kontakt metali.

Złączki bimetaliczne

Złączki Al/Cu wykonane są z dwóch materiałów połączonych fabrycznie. Jedna część przeznaczona jest do aluminium, druga do miedzi, co eliminuje ryzyko korozji elektrochemicznej.

Końcówki bimetaliczne

W przypadku większych przekrojów przewodów stosuje się końcówki kablowe bimetaliczne, które umożliwiają bezpieczne podłączenie przewodu aluminiowego do urządzeń wyposażonych w zaciski miedziane.

Pasty kontaktowe

Dodatkowym zabezpieczeniem są pasty kontaktowe, które ograniczają dostęp powietrza i wilgoci do miejsca połączenia oraz poprawiają przewodność elektryczną.

Znaczenie prawidłowego montażu

Nawet najlepszy osprzęt nie zapewni bezpieczeństwa, jeśli połączenie zostanie wykonane nieprawidłowo. Kluczowe znaczenie ma:

• oczyszczenie powierzchni przewodów przed montażem,
• stosowanie odpowiedniego momentu dokręcenia,
• użycie właściwych narzędzi do zaprasowania,
• zabezpieczenie połączenia przed wilgocią.

Najczęstsze błędy instalatorów

• bezpośrednie skręcanie przewodów Al i Cu,
• stosowanie zwykłych złączek do przewodów miedzianych,
• brak pasty kontaktowej przy aluminium,
• niedokładne oczyszczenie przewodów przed montażem.

Jak dobrać odpowiedni osprzęt?

Dobór osprzętu powinien uwzględniać:

• przekrój przewodu,
• materiał żyły (Al lub Cu),
• warunki środowiskowe,
• typ instalacji (SN, NN, przemysłowa).

Wysokiej jakości osprzęt kablowy zapewnia trwałość i bezpieczeństwo połączeń nawet w wymagających warunkach pracy.

Podsumowanie

Łączenie przewodów aluminiowych z miedzianymi wymaga zastosowania odpowiednich technologii i materiałów. Złączki i końcówki bimetaliczne oraz prawidłowy montaż eliminują ryzyko korozji i przegrzewania, zapewniając długotrwałą i bezpieczną pracę instalacji.
