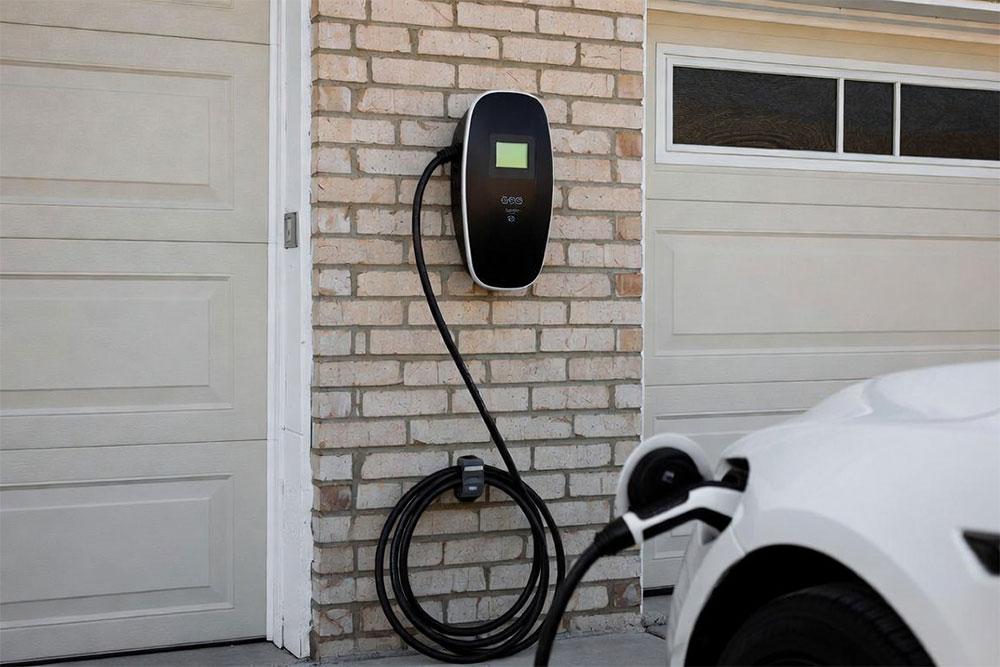

Instalacja do ładowania samochodu elektrycznego – przewód, zabezpieczenia i wymagania dla wallboxa

W skrócie: punkt ładowania samochodu elektrycznego to odbiornik pracy długotrwałej – potrafi pobierać prąd znamionowy bez przerwy przez wiele godzin, czego nie robi żaden inny domowy odbiornik. Dlatego wallbox wymaga osobnego obwodu od rozdzielnicy, przewodu o przekroju dobranym z zapasem na spadek napięcia, własnego zabezpieczenia nadprądowego oraz ochrony różnicowoprądowej co najmniej typu A z detekcją prądu stałego 6 mA albo typu B. Popularne moce to 3,7 i 7,4 kW przy zasilaniu jednofazowym oraz 11 i 22 kW przy trójfazowym. Poniżej wyjaśniamy, jak dobrać przewód i zabezpieczenia, o czym pamiętać przy montażu w garażu i na zewnątrz oraz jakich błędów unikać.

Dlaczego ładowarka EV to nie kolejne gniazdko

Typowe domowe odbiorniki pracują krótko albo cyklicznie: czajnik kilka minut, pralka z przerwami na grzanie wody, kuchenka indukcyjna rzadko na pełnej mocy. Samochód elektryczny zachowuje się inaczej – po podłączeniu pobiera pełny zadeklarowany prąd w sposób ciągły, często przez sześć, osiem czy dziesięć godzin, zwykle nocą, przy zamkniętych drzwiach garażu.

To zmienia sposób projektowania obwodu. Przewód nagrzewa się do temperatury ustalonej, więc nie ma tu miejsca na przyjmowanie krótkotrwałego charakteru obciążenia. Połączenia śrubowe pracują termicznie, więc źle dokręcony zacisk, który w innym obwodzie przetrwałby lata, tutaj zaczyna się przypalać. Spadek napięcia na długiej trasie nie jest chwilowy, tylko stały, i realnie wydłuża czas ładowania. Dlatego ładowarka zawsze dostaje własny, dedykowany obwód, nigdy nie jest dokładana do obwodu gniazd garażowych.

Tryby ładowania i co realnie montuje się w domu

Normy wyróżniają cztery tryby ładowania, oznaczane jako Mode 1 do Mode 4. W praktyce domowej znaczenie mają dwa środkowe.

• Mode 1 – podłączenie do zwykłego gniazda bez żadnego układu zabezpieczającego w kablu. Rozwiązanie odrzucone jako niebezpieczne, w samochodach osobowych nie występuje.
• Mode 2 – kabel z modułem sterująco-zabezpieczającym, potocznie zwany kablem awaryjnym. Zasilany ze zwykłego gniazda, z prądem ograniczonym zwykle do 8-10 A, czyli około 1,8-2,3 kW. To rozwiązanie ratunkowe w podróży, nie sposób codziennego ładowania.
• Mode 3 – stacja ładowania na stałe przyłączona do instalacji, czyli wallbox. Komunikuje się z samochodem, ogranicza prąd do wartości bezpiecznej dla instalacji i to jest standard domowy oraz firmowy.
• Mode 4 – ładowanie prądem stałym, gdzie przekształtnik znajduje się w stacji. Domeną są stacje szybkiego ładowania, w instalacjach domowych praktycznie nie występuje.

Cały dalszy tekst dotyczy trybu Mode 3, bo tylko on wymaga zaprojektowania obwodu w budynku.

Moc, prąd, zabezpieczenie i przekrój przewodu

Punkt wyjścia to decyzja o mocy. Ta wynika z dwóch rzeczy: możliwości samochodu, bo nie każdy przyjmie 22 kW z prądu przemiennego, oraz z mocy przyłączeniowej budynku. Poniższa tabela zbiera typowe warianty. Wartości przekrojów dotyczą przewodów miedzianych i tras o umiarkowanej długości, przy standardowym sposobie układania – dla tras długich lub układanych w wiązkach należy je zweryfikować obliczeniowo.

Warto zauważyć, że przy tym samym prądzie 32 A wersja trójfazowa daje trzykrotnie większą moc niż jednofazowa. Jeśli w budynku jest zasilanie trójfazowe, prawie zawsze lepiej wykorzystać je do ładowania – obciążenie rozkłada się równomiernie na trzy fazy, a przewód nie musi być tak gruby. Jeżeli nie wiadomo, jakie zasilanie ma budynek, pomoże wpis o tym, ile faz ma instalacja elektryczna w domu.

Dobór przewodu zasilającego i spadek napięcia

Do zasilenia wallboxa stosuje się najczęściej kabel YKY 0,6/1 kV, a w warunkach suchych i przy prowadzeniu pod tynkiem także przewód YDY. Różnice między nimi i zakresy zastosowań opisaliśmy we wpisie czym różni się przewód YKY od YDY. Jeśli trasa biegnie do garażu wolnostojącego, pod podjazdem albo do słupka w ogrodzeniu, wybór jest jednoznaczny: kabel ziemny YKY, ułożony na głębokości około 70 cm, na podsypce piaskowej, z folią ostrzegawczą, a pod nawierzchniami utwardzonymi w rurze osłonowej.

Drugim czynnikiem, obok obciążalności prądowej, jest spadek napięcia. Przy pracy ciągłej na trasie kilkudziesięciu metrów potrafi on realnie ograniczyć moc ładowania, dlatego dla obwodu ładowania rozsądnie jest przyjąć wartość nie większą niż 3 procent przy prądzie znamionowym. W praktyce oznacza to, że przy trasie powyżej 25-30 metrów przekrój z tabeli trzeba podnieść o jeden stopień, a przy trasach kilkudziesięciometrowych – często o dwa. Metodykę obliczeń opisaliśmy w poradniku o doborze przekroju przewodu do długości i obciążenia.

Praktyczna uwaga: koszt grubszego kabla jest jednorazowy i niewielki w stosunku do całej inwestycji, a wymiana zakopanego kabla po dwóch latach – już nie. Jeśli istnieje szansa, że w przyszłości pojawi się drugi samochód lub mocniejsza stacja, warto ułożyć przewód z zapasem od razu.

Zabezpieczenie nadprądowe

Obwód ładowania zabezpiecza się wyłącznikiem nadprądowym o prądzie znamionowym dobranym do prądu ładowania i do przekroju przewodu, przy zachowaniu kolejności: obciążalność przewodu nie może być mniejsza od prądu znamionowego zabezpieczenia. Dla stacji 16 A stosuje się zwykle wyłącznik 20 A, dla 32 A – 40 A. Charakterystyka B jest wystarczająca, C bywa wybierana przy dłuższych przewodach i przy stacjach o wyższym prądzie rozruchowym.

Ważne, żeby zabezpieczenie ładowarki nie zakłócało pracy pozostałych obwodów – obwód powinien być tak dobrany, aby zadziałanie zabezpieczenia w punkcie ładowania nie powodowało wyłączenia zabezpieczenia przedlicznikowego czy głównego. Zasady doboru samych wyłączników opisaliśmy we wpisie o wyłącznikach nadprądowych MCB, a zagadnienie współpracy zabezpieczeń – w tekście o selektywności zabezpieczeń.

Ochrona różnicowoprądowa – tu popełnia się najwięcej błędów

To najważniejszy fragment całego zagadnienia. Ładowarka współpracuje z układem energoelektronicznym samochodu, w którym może wystąpić składowa stała prądu upływowego. Zwykły wyłącznik różnicowoprądowy typu AC nie jest przystosowany do takich prądów – w skrajnym przypadku składowa stała może doprowadzić do nasycenia jego rdzenia, a wtedy urządzenie przestaje reagować także na prądy przemienne. Dlatego różnicówka typu AC nie jest dopuszczalnym zabezpieczeniem punktu ładowania.

Poprawne rozwiązania są dwa i oba są równoważne pod względem uzyskanego efektu:

• Wyłącznik różnicowoprądowy typu B o prądzie 30 mA – wykrywa prądy przemienne, pulsujące i gładkie prądy stałe. Rozwiązanie skuteczne, ale kosztowne.
• Wyłącznik różnicowoprądowy typu A 30 mA w połączeniu z układem wykrywania prądu stałego 6 mA, oznaczanym jako RDC-DD. Ten układ jest wbudowany w większość współczesnych wallboxów – wówczas w rozdzielnicy wystarczy różnicówka typu A. Warunek: obecność takiego układu musi być potwierdzona w dokumentacji stacji, a nie założona.

Dodatkowa zasada: każdy punkt ładowania powinien mieć własną różnicówkę, nie współdzieloną z innymi obwodami. Chodzi zarówno o pewność ochrony, jak i o wygodę – upływ w ładowarce nie powinien pozbawiać prądu połowy budynku. Szerzej o doborze tych urządzeń pisaliśmy we wpisie o wyłącznikach różnicowoprądowych.

Skuteczność ochrony różnicowoprądowej zależy też od układu sieci w budynku – w układzie TT jest ona podstawowym środkiem ochrony przeciwporażeniowej, w TN-C-S działa równolegle z zabezpieczeniem nadprądowym. Temu zagadnieniu poświęciliśmy osobny wpis o układach sieci TN-C, TN-S, TN-C-S, TT i IT.

Ochrona przeciwprzepięciowa i uziemienie punktu ładowania

Wallbox to urządzenie z elektroniką sterującą i komunikacją, więc jest wrażliwy na przepięcia. W rozdzielnicy zasilającej obwód powinien pracować ogranicznik przepięć odpowiedniej klasy, a gdy stacja stoi na zewnątrz i jest oddalona od rozdzielnicy, warto rozważyć dodatkowy ogranicznik w pobliżu samego punktu ładowania. Zasady doboru opisaliśmy we wpisie o doborze ograniczników przepięć SPD.

Sam punkt ładowania musi mieć pewny przewód ochronny, a jeśli jest montowany na metalowym słupku lub konstrukcji, konstrukcja ta powinna zostać objęta połączeniami wyrównawczymi. W układzie TT niezbędny jest lokalny uziom o rezystancji dobranej do zastosowanej różnicówki.

Garaż czy zewnątrz – warunki środowiskowe

Stacja montowana na zewnątrz musi mieć odpowiedni stopień ochrony IP, a często także określoną odporność na uderzenia mechaniczne IK, zwłaszcza w miejscach dostępnych publicznie. Do tego dochodzi zakres temperatur pracy i odporność na promieniowanie UV obudowy oraz kabla. Sposób czytania tych oznaczeń wyjaśniliśmy we wpisie o stopniu ochrony IP.

W garażu zwraca się uwagę na wysokość montażu, zwykle około 100-140 cm nad posadzką, dostęp do złącza od strony gniazda ładowania w samochodzie oraz na to, żeby kabel nie leżał na ziemi w przejściu. Prowadzenie przewodu zasilającego po ścianie garażu warto wykonać w rurze osłonowej lub korytku, co chroni instalację przed uszkodzeniem mechanicznym.

Moc przyłączeniowa, zarządzanie mocą i formalności

Najczęstsza niespodzianka nie dotyczy kabla, tylko bilansu mocy. Wallbox 11 kW przy typowej mocy przyłączeniowej domu jednorodzinnego potrafi zająć jej znaczącą część, a jeśli w tym samym czasie pracuje pompa ciepła i kuchenka, zabezpieczenie główne może zadziałać. Rozwiązania są trzy: zwiększenie mocy przyłączeniowej u operatora sieci dystrybucyjnej, ograniczenie prądu ładowania w konfiguracji stacji albo dynamiczne zarządzanie mocą (DLM) z pomiarem prądu na przyłączu – stacja sama zmniejsza wtedy moc ładowania, gdy resztę mocy zabierają inne odbiorniki.

Po stronie formalnej: zwiększenie mocy przyłączeniowej wymaga wniosku do operatora i uzyskania nowych warunków przyłączenia. W budynkach wielolokalowych instalacja punktu ładowania o mocy powyżej 11 kW wymaga wcześniejszej ekspertyzy dopuszczalności, sprawdzającej, czy istniejąca instalacja to wytrzyma. Stacje ogólnodostępne podlegają dodatkowo badaniom technicznym przed dopuszczeniem do eksploatacji – w przypadku instalacji domowej ten obowiązek nie występuje. Zakres wymagań warto potwierdzić u operatora, bo szczegóły różnią się w zależności od charakteru obiektu.

Jeżeli w budynku pracuje instalacja fotowoltaiczna, ładowanie samochodu jest naturalnym sposobem zagospodarowania własnej energii, ale wymaga spójnego spojrzenia na zabezpieczenia obu instalacji – opisaliśmy to we wpisie o instalacji fotowoltaicznej i zabezpieczeniach elektrycznych.

Pomiary odbiorcze i dokumentacja

Nowy obwód, tym bardziej obwód pracy długotrwałej, kończy się pomiarami. Sprawdza się ciągłość przewodów ochronnych, rezystancję izolacji, impedancję pętli zwarciowej oraz parametry zadziałania wyłącznika różnicowoprądowego, w tym reakcję na prąd stały, jeśli zastosowano typ B. Całość powinna zostać ujęta w protokole. Zakres badań i sposób czytania wyników opisaliśmy we wpisie o pomiarach elektrycznych po wykonaniu instalacji.

Najczęstsze błędy przy instalacji punktu ładowania

• Zasilanie ładowarki z istniejącego obwodu gniazd – przeciążenie przewodu, nagrzewanie się połączeń i ryzyko pożaru.
• Zabezpieczenie różnicowoprądowe typu AC – niedopuszczalne w punkcie ładowania, daje pozorną ochronę.
• Założenie, że stacja ma wbudowaną detekcję 6 mA, bez sprawdzenia dokumentacji. Jeśli jej nie ma, konieczna jest różnicówka typu B.
• Przekrój dobrany bez sprawdzenia spadku napięcia na długiej trasie do garażu lub słupka – efektem jest wydłużone ładowanie i grzejący się kabel.
• Brak zapasu w bilansie mocy – wyłącznik główny reagujący za każdym razem, gdy ładowanie zbiegnie się z pracą innych odbiorników.
• Wspólna różnicówka dla ładowarki i obwodów domowych – upływ w jednym urządzeniu wyłącza pół instalacji.
• Kabel ziemny bez rury osłonowej pod podjazdem i bez folii ostrzegawczej – uszkodzenie przy pierwszych pracach ziemnych.

Co przygotować przed montażem

Lista materiałów dla typowej instalacji domowej jest krótka: kabel zasilający o obliczonym przekroju, rura osłonowa i folia ostrzegawcza dla odcinka w ziemi, wyłącznik nadprądowy, wyłącznik różnicowoprądowy właściwego typu, ogranicznik przepięć, zaciski i końcówki dopasowane do przekroju żył oraz osprzęt montażowy. Dobór końcówek do przekroju i typu żyły opisaliśmy we wpisie o zaciskach i końcówkach kablowych.

W ofercie Elbud-Impex znajdą Państwo kable, przewody, aparaturę modułową i osprzęt potrzebne do wykonania punktu ładowania, zarówno w wariancie domowym, jak i w instalacjach firmowych z kilkoma stanowiskami. Jeśli potrzebna jest pomoc w doborze przekroju lub kompletacji materiału, zapraszamy do kontaktu.

FAQ – instalacja do ładowania samochodu elektrycznego

Jaki przewód do wallboxa 11 kW? Przy prądzie 16 A na trzech fazach minimum to przewód miedziany 5 x 2,5 mm², ale w praktyce zaleca się 5 x 4 mm², a przy trasach dłuższych niż około 25-30 metrów przekrój należy zweryfikować obliczeniem spadku napięcia. Do prowadzenia w ziemi stosuje się kabel YKY 0,6/1 kV.

Czy do ładowarki wystarczy różnicówka typu A? Tylko wtedy, gdy stacja ma wbudowany układ wykrywania prądu stałego 6 mA (RDC-DD) i jest to potwierdzone w jej dokumentacji. W przeciwnym razie konieczny jest wyłącznik różnicowoprądowy typu B. Typ AC nie jest dopuszczalny w żadnym wariancie.

Czy można ładować samochód ze zwykłego gniazdka? Kablem awaryjnym w trybie Mode 2 tak, ale przy prądzie ograniczonym do 8-10 A i wyłącznie sporadycznie. Gniazdo i obwód nie są projektowane na wielogodzinną pracę z pełnym obciążeniem, dlatego jako rozwiązanie codzienne to droga do przegrzewania instalacji.

Czy montaż wallboxa wymaga zgłoszenia? Sam punkt ładowania w domu jednorodzinnym zwykle nie wymaga zgłoszenia, jeśli mieści się w dostępnej mocy przyłączeniowej. Zgłoszenia lub wniosku wymaga zwiększenie mocy przyłączeniowej, a w budynkach wielolokalowych instalacja punktu o mocy powyżej 11 kW wymaga ekspertyzy dopuszczalności. Szczegóły warto potwierdzić u operatora sieci dystrybucyjnej.

Wallbox jednofazowy czy trójfazowy? Jeśli budynek ma zasilanie trójfazowe, wersja trójfazowa jest korzystniejsza: obciążenie rozkłada się na trzy fazy, przewód może być cieńszy, a ładowanie jest szybsze. Warunkiem jest, by samochód przyjmował moc trójfazową – część modeli ma ładowarkę pokładową ograniczoną do 7,4 kW.

Co zrobić, gdy moc przyłączeniowa nie wystarcza? Najprostszym rozwiązaniem jest ograniczenie prądu ładowania w konfiguracji stacji albo dynamiczne zarządzanie mocą, które automatycznie zmniejsza moc ładowania w chwilach dużego obciążenia domu. Alternatywą jest wystąpienie do operatora o zwiększenie mocy przyłączeniowej.
