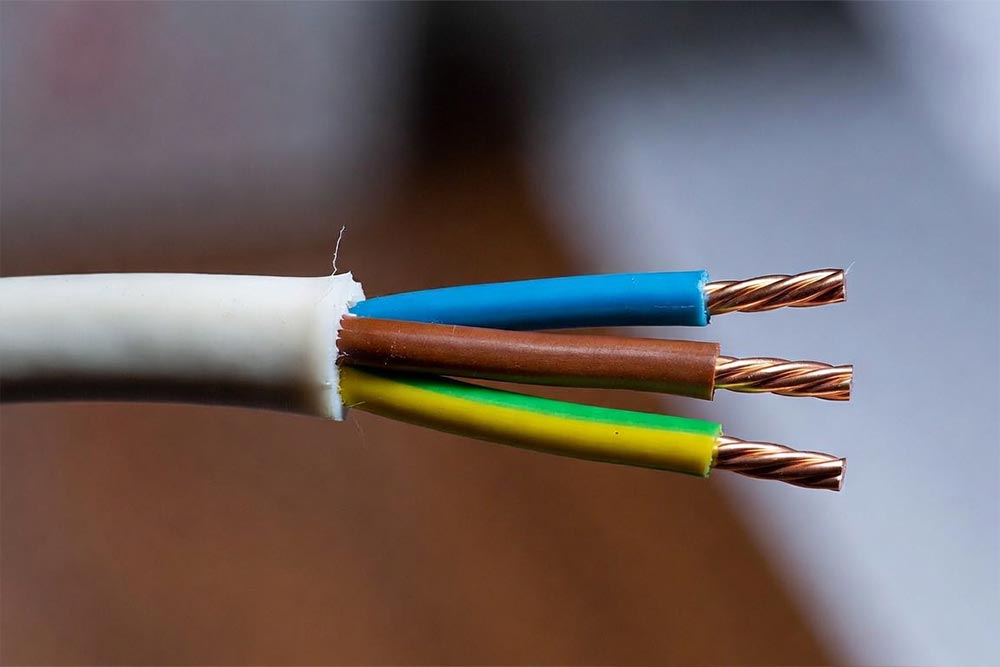

Kolory żył w przewodach – oznaczenia według PN-HD 308 S2 i pułapki starych instalacji

W skrócie: kolory izolacji żył nie są kwestią gustu producenta, tylko elementem bezpieczeństwa instalacji. Zasady identyfikacji opisuje norma PN-HD 308 S2, zharmonizowana w całej Europie: barwa zielono-żółta jest zarezerwowana wyłącznie dla przewodu ochronnego PE, jasnoniebieska dla przewodu neutralnego N, a żyły fazowe oznacza się kolorami brązowym, czarnym i szarym. Problem zaczyna się tam, gdzie instalacja powstawała przed wprowadzeniem tych zasad albo była rozbudowywana bez zachowania konsekwencji – wtedy kolor przestaje być informacją, a staje się pułapką. Poniżej wyjaśniamy, jak czytać oznaczenia żył, jakie zestawy barw występują w przewodach 2-, 3-, 4- i 5-żyłowych, jak oznacza się przewód PEN oraz co zrobić, gdy w rozdzielnicy zastajemy kolorystykę sprzed normy.

Dlaczego kolor żyły jest elementem ochrony przeciwporażeniowej

Identyfikacja żył ma jeden nadrzędny cel: osoba wykonująca połączenie musi bez pomiaru rozpoznać, która żyła pełni funkcję ochronną, która neutralną, a które są fazowe. Pomyłka nie kończy się na nieświecącej lampie. Podłączenie przewodu fazowego do zacisku PE oznacza podanie napięcia na obudowy wszystkich urządzeń w obwodzie, a zamiana N z PE w układzie TN-S sprawia, że prąd roboczy zaczyna płynąć przewodem ochronnym i przez części przewodzące dostępne.

Z tego powodu identyfikacja barwna została ujednolicona w skali europejskiej. W Polsce obowiązuje norma PN-HD 308 S2:2007, dotycząca identyfikacji żył w kablach, przewodach i przewodach sznurowych. Uzupełniają ją zasady zawarte w PN-HD 60364-5-54, opisującej uziemienia i przewody ochronne, oraz w PN-EN 60445, która reguluje identyfikację zacisków i zakończeń przewodów.

Zielono-żółty tylko dla PE, bez wyjątków

Kombinacja zielono-żółta jest zastrzeżona wyłącznie dla przewodu ochronnego. Nie wolno jej użyć do żadnej innej funkcji: ani jako żyły fazowej, ani neutralnej, ani sterowniczej, nawet jeśli w danym przewodzie akurat nie ma nic innego do dyspozycji. Norma określa też proporcje barw: żaden z dwóch kolorów nie może pokrywać mniej niż 30 procent i więcej niż 70 procent powierzchni izolacji. Dzięki temu żyła pozostaje rozpoznawalna nawet przy słabym oświetleniu i po latach eksploatacji.

Zasada działa również w drugą stronę. Przewód ochronny może nie mieć barwy zielono-żółtej tylko wtedy, gdy jest gołym przewodem uziemiającym, szyną albo elementem konstrukcyjnym wykorzystanym jako część przewodząca obca. W obwodach instalacji odbiorczej żyła PE ma być zielono-żółta zawsze.

Niebieski dla przewodu neutralnego

Przewód neutralny oznacza się kolorem jasnoniebieskim. W przewodach, w których żyła neutralna nie występuje, na przykład w trójfazowym obwodzie zasilającym silnik bez punktu zerowego, koloru niebieskiego zwykle się nie stosuje. Jeśli jednak w przewodzie znajduje się żyła niebieska, a obwód nie wymaga przewodu N, nie należy wykorzystywać jej jako fazowej bez trwałego przeoznaczenia na obu końcach. To jeden z najczęstszych skrótów zostawianych przez ekipy wykonawcze i jedna z głównych przyczyn nieporozumień podczas późniejszych prac serwisowych.

Osobnym zagadnieniem jest konsekwencja w obwodach oświetleniowych. W puszce łącznika pojawia się żyła zasilająca oraz żyła powrotna do oprawy i obie są fazowe, mimo że w przewodzie trójżyłowym jedna z nich bywa niebieska. Jeśli taka żyła zostanie wykorzystana jako powrót do oprawy, wymaga przeoznaczenia dokładnie tak samo jak w obwodzie siłowym. Pozostawienie jej bez opisu sprawia, że przy wymianie oprawy elektryk zastaje przewód niebieski pod napięciem, czyli sytuację wprost sprzeczną z tym, co sugeruje kolor.

Żyły fazowe: brązowy, czarny, szary

Dla przewodów fazowych norma przewiduje trzy barwy: brązową, czarną i szarą. W instalacji jednofazowej faza jest brązowa. W instalacji trójfazowej kolejności L1, L2, L3 odpowiadają zwykle barwy brązowa, czarna i szara, przy czym sama norma nie przypisuje na sztywno konkretnej fazy do konkretnego koloru. Decyduje konsekwencja w obrębie całej instalacji oraz opis w dokumentacji powykonawczej. Po stronie rozdzielnicy identyfikację uzupełniają opisy zacisków i oznaczniki, o czym piszemy w poradniku o oznaczeniach na aparaturze modułowej.

Jakie zestawy barw występują w praktyce

Producenci kabli i przewodów stosują powtarzalne zestawy kolorów, zależne od liczby żył i od tego, czy w przewodzie przewidziano żyłę ochronną. Poniższa tabela zbiera układy spotykane najczęściej w przewodach instalacyjnych i kablach elektroenergetycznych niskiego napięcia.

Zestaw pięciożyłowy jest dziś podstawowym rozwiązaniem w nowych instalacjach, ponieważ odpowiada układowi TN-S z rozdzielonymi przewodami PE i N. Różnice między typami przewodów, które najczęściej trafiają do tych obwodów, opisaliśmy we wpisie o tym, czym różni się przewód YKY od YDY.

Przewód PEN, czyli przypadek szczególny

W układzie TN-C funkcję ochronną i neutralną pełni jeden przewód PEN. Ponieważ łączy dwie funkcje, nie da się przypisać mu jednej barwy zgodnej z podstawową zasadą. Norma dopuszcza dwa sposoby oznaczania: żyła zielono-żółta na całej długości z dodatkowym jasnoniebieskim oznacznikiem na zakończeniach albo żyła jasnoniebieska z zielono-żółtymi oznacznikami na zakończeniach. W obu przypadkach kluczowe są trwałe oznaczniki w miejscach dostępnych, czyli w złączu, w rozdzielnicy głównej i w puszkach.

Miejsce, w którym PEN rozdziela się na PE i N, jest granicą między układem TN-C a TN-S. Od tego punktu obowiązuje pełna, standardowa kolorystyka, a przewodów PE i N nie wolno już ze sobą łączyć. Szerzej opisaliśmy to w artykule o układach sieci TN-C, TN-S, TN-C-S, TT i IT.

Stare instalacje, czyli dlaczego kolor nie jest dowodem

W budynkach sprzed kilkudziesięciu lat kolorystyka bywa zupełnie inna. Spotyka się instalacje, w których żyła zielono-żółta pełni funkcję przewodu neutralnego lub PEN, a fazy poprowadzono przewodem czarnym i niebieskim. Bywają też obwody wykonane przewodem jednożyłowym w jednym kolorze na całej długości, gdzie funkcję żyły ustala wyłącznie schemat, o ile w ogóle powstał.

Stąd zasada praktyczna, która obowiązuje niezależnie od wieku instalacji: kolor jest informacją, a nie dowodem. Przed przystąpieniem do pracy funkcję żyły potwierdza się pomiarem, a obwód wyłącza, sprawdza i zabezpiecza przed przypadkowym załączeniem. Dotyczy to zwłaszcza obiektów kwalifikujących się do przebudowy, które omawiamy we wpisie o modernizacji starej instalacji elektrycznej.

Przeoznaczanie żył, czyli kiedy odstępstwo jest dopuszczalne

Zdarza się, że dostępny przewód ma inny zestaw barw, niż wymaga tego obwód. Przykładem jest obwód trójfazowy bez przewodu neutralnego, w którym pozostaje wolna żyła niebieska. Norma dopuszcza wykorzystanie takiej żyły do innej funkcji pod warunkiem trwałego przeoznaczenia na obu zakończeniach oraz we wszystkich miejscach dostępnych na trasie. Oznaczenie wykonuje się opaskami, koszulkami termokurczliwymi lub oznacznikami nasuwanymi, dobranymi do przekroju żyły.

Jest jeden wyjątek bezwzględny: żyły zielono-żółtej nie wolno przeoznaczyć na żadną inną funkcję, a żadnej innej żyły nie wolno oznaczyć jako zielono-żółtej taśmą czy koszulką, jeśli nie jest to przewód ochronny. Elementy potrzebne do prawidłowego opisu obwodów znajdą Państwo wśród akcesoriów do kabli i przewodów.

Kable wielożyłowe i sterownicze, czyli numeracja zamiast barw

Przy większej liczbie żył kolorowa identyfikacja przestaje być czytelna, dlatego kable sterownicze i pomiarowe produkuje się często w wersji z żyłami czarnymi numerowanymi kolejno, ewentualnie z jedną żyłą zielono-żółtą pełniącą funkcję ochronną. W oznaczeniach handlowych ta różnica zapisywana jest przyrostkiem: -J oznacza wykonanie z żyłą ochronną zielono-żółtą, a -O wykonanie bez niej. Przy zamawianiu warto ten szczegół sprawdzić, bo pomyłka oznacza brak wymaganej żyły PE na całej długości trasy.

Obwody prądu stałego i instalacje fotowoltaiczne

PN-HD 308 S2 odnosi się do instalacji prądu przemiennego. Identyfikację w obwodach prądu stałego opisuje PN-EN 60445, gdzie biegunowi dodatniemu przypisano barwę brązową, ujemnemu szarą, a przewodowi środkowemu niebieską. W praktyce po stronie prądu stałego instalacji fotowoltaicznej stosuje się jednożyłowe kable solarne w izolacji czarnej lub czerwonej, więc rozpoznanie bieguna opiera się na oznacznikach i na opisie w dokumentacji, a nie na barwie izolacji. Temat rozwijamy we wpisach o kablach solarnych oraz o zabezpieczeniach instalacji fotowoltaicznej.

Identyfikacja nie kończy się na barwie izolacji

Kolor żyły jest tylko jednym z elementów systemu identyfikacji. Drugim są oznaczenia zacisków i zakończeń, które opisuje PN-EN 60445: L1, L2, L3 dla przewodów fazowych, N dla neutralnego, PE dla ochronnego i PEN dla przewodu łączącego obie funkcje. Te oznaczenia znajdują się na aparatach, na listwach zaciskowych i na szynach, a ich zgodność z barwą doprowadzonej żyły powinna być sprawdzona na etapie odbioru, nie po pierwszej awarii.

Trzecim elementem jest opis obwodów. Rozdzielnica bez czytelnej tabliczki opisowej wymusza przy każdej interwencji ustalanie przynależności obwodów metodą prób, co w obiekcie użytkowanym oznacza wyłączanie odbiorników na chybił trafił. Dokumentacja powykonawcza, schemat jednokreskowy i opis pól to formalne elementy odbioru instalacji, a nie dodatek dla wymagających inwestorów.

Warto też pamiętać o oznaczeniu samej trasy. W rozbudowanych instalacjach, gdzie w jednym korycie biegnie kilkanaście obwodów, oznaczniki nasuwane na kabel w miejscach dostępnych i przy każdym przejściu przez przegrodę oszczędzają godziny przy późniejszej rozbudowie. Im większy obiekt, tym wyraźniej opłaca się konsekwencja: te same barwy, ta sama kolejność faz i ten sam system numeracji w rozdzielnicy głównej oraz we wszystkich podrozdzielnicach.

Najczęstsze błędy przy oznaczaniu żył

• Użycie żyły zielono-żółtej jako fazowej lub neutralnej – błąd o najpoważniejszych konsekwencjach, traktowany jako wada instalacji niezależnie od tego, czy obwód działa.
• Brak konsekwencji w kolejności faz – L1, L2 i L3 oznaczone inaczej w rozdzielnicy głównej niż w podrozdzielnicy, co przy silnikach kończy się odwrotnym kierunkiem obrotów.
• Wykorzystanie wolnej żyły niebieskiej jako fazowej bez przeoznaczenia – rozwiązanie, które działa do pierwszej wizyty serwisu.
• Oznaczniki tylko na jednym końcu – identyfikacja musi być czytelna z obu stron trasy i w puszkach pośrednich.
• Łączenie żył z różnych materiałów bez właściwego osprzętu – osobne zagadnienie, które opisujemy we wpisie o łączeniu przewodów aluminiowych z miedzianymi.
• Brak opisu obwodów w rozdzielnicy – kolorystyka żył nie zastąpi schematu ani tabliczki opisowej.

Co to oznacza przy zamawianiu kabla

Przy zamówieniu liczy się nie tylko typ i przekrój, ale również liczba żył wraz z informacją, czy przewód ma zawierać żyłę ochronną. Zapis w rodzaju 5 x 2,5 nie jest jednoznaczny bez wskazania wykonania z PE, dlatego w praktyce stosuje się opis pełny, na przykład YKY 5 x 2,5 z żyłą zielono-żółtą. Dobór samego przekroju to osobny temat, który omawiamy w poradniku o doborze przekroju przewodu do długości i obciążenia, a sposób zakańczania żył opisujemy we wpisie o zaciskach i końcówkach kablowych.

W ofercie Elbud-Impex znajdą Państwo przewody instalacyjne, kable elektroenergetyczne oraz osprzęt do ich identyfikacji i zakańczania w pełnym zakresie przekrojów. W razie wątpliwości co do wykonania lub liczby żył zapraszamy do kontaktu – dobór potwierdzimy przed wysyłką.

FAQ – kolory i oznaczanie żył w przewodach

Jakie kolory mają żyły w przewodzie pięciożyłowym? Zielono-żółty dla przewodu ochronnego PE, jasnoniebieski dla neutralnego N oraz brązowy, czarny i szary dla żył fazowych L1, L2 i L3. Jest to standardowy układ dla instalacji trójfazowej w układzie TN-S.

Czy żyłę zielono-żółtą można wykorzystać jako fazową? Nie. Barwa zielono-żółta jest zarezerwowana wyłącznie dla przewodu ochronnego PE oraz dla przewodu PEN z dodatkowym niebieskim oznacznikiem na zakończeniach. Nie wolno jej przeoznaczyć na żadną inną funkcję.

Jakim kolorem oznacza się przewód neutralny? Jasnoniebieskim. W obwodach, w których żyła neutralna nie występuje, żyły niebieskiej nie należy wykorzystywać jako fazowej bez trwałego przeoznaczenia na obu końcach.

Od kiedy obowiązują obecne zasady kolorystyki? W Polsce identyfikację żył opisuje zharmonizowana norma PN-HD 308 S2 wprowadzona w 2007 roku. Instalacje wykonane wcześniej mogą mieć inną kolorystykę, dlatego przed pracą funkcję żyły potwierdza się pomiarem.

Co oznacza litera J lub O w symbolu przewodu? Przyrostek -J oznacza wykonanie z żyłą ochronną zielono-żółtą, a -O wykonanie bez żyły ochronnej. Ta sama liczba żył może więc oznaczać dwa różne przewody, dlatego wykonanie warto podać w zamówieniu.

Jak oznacza się przewód PEN? Żyłą zielono-żółtą z jasnoniebieskimi oznacznikami na zakończeniach albo żyłą jasnoniebieską z zielono-żółtymi oznacznikami na zakończeniach. Oznaczniki muszą być widoczne w każdym miejscu dostępnym, w którym przewód jest zakańczany.

Czy kolor żyły wystarczy, żeby bezpiecznie pracować przy instalacji? Nie. Kolor jest informacją pomocniczą. Przed przystąpieniem do pracy obwód wyłącza się, sprawdza brak napięcia i zabezpiecza przed załączeniem, a funkcję żyły potwierdza pomiarem wykonanym przez osobę z odpowiednimi uprawnieniami.
