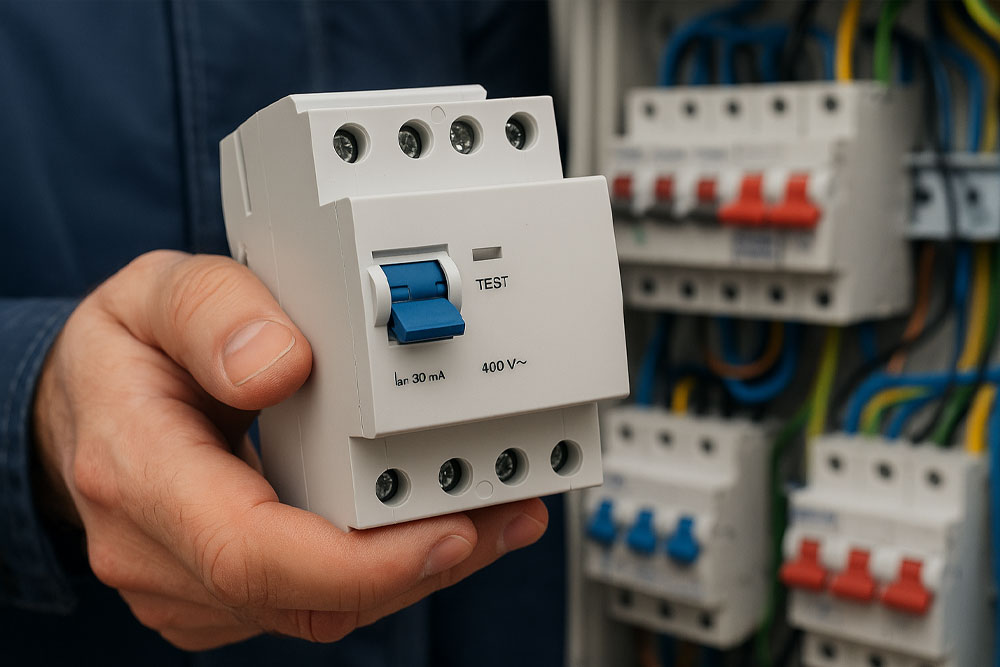

Wyłączniki różnicowoprądowe – zasady doboru i najczęstsze błędy w instalacjach

Dobór wyłączników różnicowoprądowych (RCD) w instalacjach niskiego napięcia wymaga znajomości norm, typu obciążenia i układu sieci, a także zasad selektywności i kompatybilności z innymi zabezpieczeniami. W praktyce instalator musi określić typ RCD (AC, A, F, B), dobrać prąd i czas zadziałania, a następnie uniknąć najczęstszych błędów montażowych i eksploatacyjnych.

Normy i wymagania dotyczące RCD

Wyłączniki różnicowoprądowe są opisane w normach PN-EN 61008 i PN-EN 61009, a ich stosowanie regulują przepisy PN-HD 60364. Podstawową funkcją RCD jest ochrona ludzi przed porażeniem prądem poprzez szybkie odłączenie obwodu w przypadku pojawienia się prądu upływu do ziemi. W wielu krajach, także w Polsce, stosowanie RCD w obwodach gniazd wtyczkowych o prądzie znamionowym do 32 A jest obowiązkowe.

Rodzaje RCD i ich zastosowania

• Typ AC – reaguje tylko na prądy różnicowe przemienne sinusoidalne; obecnie ograniczone zastosowanie, stosowany głównie w prostych instalacjach domowych.
• Typ A – wykrywa prądy różnicowe AC oraz pulsujące DC; rekomendowany jako standard w instalacjach domowych i komercyjnych.
• Typ F – przeznaczony do obwodów z urządzeniami generującymi prądy różnicowe o częstotliwości do 1 kHz (np. falowniki, pompy ciepła, pralki inwerterowe).
• Typ B – reaguje także na gładkie prądy DC; wymagany w instalacjach z fotowoltaiką, stacjami ładowania EV czy napędami przemysłowymi.

Dobór prądu różnicowego i czasów zadziałania

• 30 mA – podstawowa wartość do ochrony ludzi, stosowana w obwodach gniazd wtyczkowych i oświetleniowych.
• 100 mA i 300 mA – stosowane głównie do ochrony przeciwpożarowej, zwykle w obwodach zasilających całe rozdzielnice.
• Selektwne RCD (S) – działają z opóźnieniem, umożliwiają zachowanie selektywności w przypadku zadziałania kilku stopni zabezpieczeń.

Dobór RCD do układu sieci

• TN-S i TN-C-S – standardowo stosowane są RCD 4-biegunowe (3P+N), przy czym przewód neutralny musi być zawsze prawidłowo podłączony.
• TT – RCD pełni kluczową rolę w ochronie przed porażeniem, zwykle wymagane są urządzenia o czułości 30 mA.
• IT – w takich sieciach stosuje się specjalne układy monitorujące izolację, a RCD dobiera się selektywnie i zgodnie z wymaganiami producenta.

Współpraca z innymi zabezpieczeniami

RCD musi być zawsze skoordynowany z wyłącznikami nadprądowymi (MCB) lub bezpiecznikami topikowymi. W praktyce często stosuje się RCBO – czyli zintegrowane wyłączniki różnicowoprądowe z zabezpieczeniem nadprądowym. Ważna jest także współpraca z ogranicznikami przepięć, które powinny być montowane przed RCD, aby uniknąć niepożądanego zadziałania.

Najczęstsze błędy instalacyjne

• Nieprawidłowe podłączenie przewodu neutralnego – np. podłączenie kilku obwodów do jednego N poza RCD.
• Zbyt wiele obwodów pod jednym RCD – powoduje trudności w lokalizacji uszkodzeń i częste wyłączenia.
• Brak selektywności – brak zastosowania RCD selektywnych (S) na wyższych poziomach instalacji.
• Błędny dobór typu RCD – np. stosowanie AC zamiast A w obwodach z urządzeniami elektronicznymi.
• Montaż za ogranicznikiem T1 – powoduje ryzyko niepożądanego zadziałania przy przepięciach.

Checklist dla instalatora

• Zweryfikowałem typ RCD pod kątem rodzaju obciążenia (AC, A, F, B).
• Sprawdziłem prąd różnicowy i dobrałem zgodnie z przeznaczeniem (30 mA – ochrona ludzi, 100/300 mA – ochrona przeciwpożarowa).
• Zachowałem selektywność i prawidłową kolejność zabezpieczeń.
• Upewniłem się, że neutralne przewody są podłączone zgodnie ze schematem.
• Sprawdziłem współpracę z SPD i MCB oraz wyeliminowałem ryzyko niepożądanych zadziałań.
