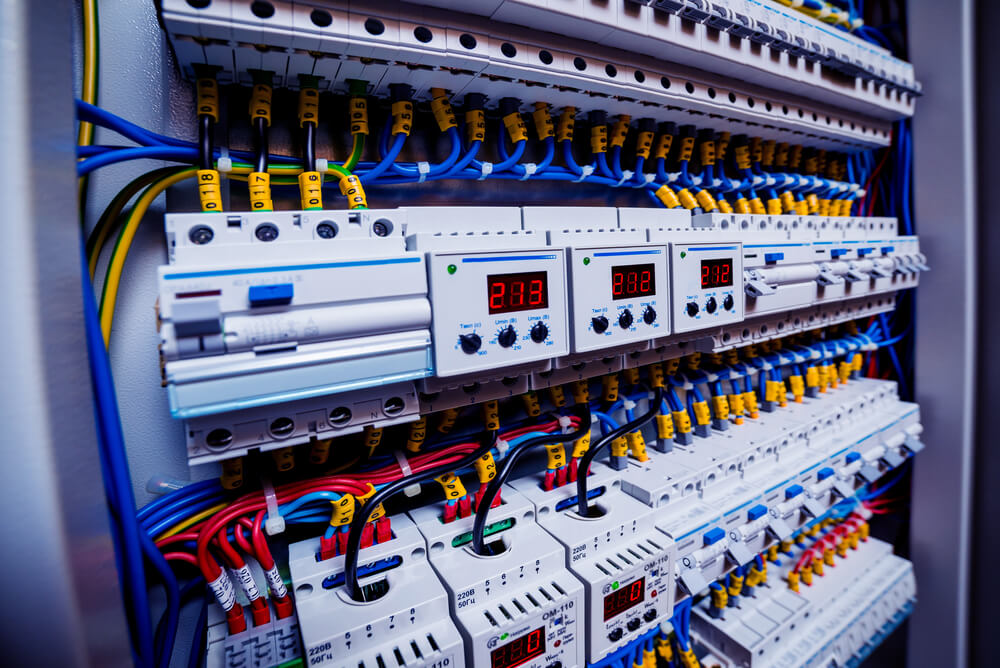

Jak czytać oznaczenia na aparaturze modułowej? Praktyczny przewodnik
Znajomość oznaczeń na aparaturze modułowej pozwala instalatorom szybciej ocenić parametry urządzenia i uniknąć błędów montażowych. W tym poradniku wyjaśniamy, jak czytać symbole stosowane na MCB, RCD, SPD i stycznikach, aby prawidłowo dobrać je do konkretnego obwodu i warunków pracy.
Dlaczego znajomość oznaczeń jest taka ważna?
Nowoczesna aparatura modułowa zawiera wiele parametrów określających zachowanie urządzenia pod obciążeniem, podczas zwarcia lub w warunkach zakłóceń. Umiejętność ich interpretacji pozwala instalatorowi:
- dokładnie dobrać zabezpieczenie do przewodów i odbiorników,
- zapewnić selektywność zabezpieczeń,
- prawidłowo zaplanować współpracę MCB, RCD i SPD,
- unikanie błędów wynikających z niepoprawnej interpretacji symboli producenta.
Najważniejsze oznaczenia na wyłącznikach nadprądowych (MCB)
MCB zawierają parametry kluczowe dla ich pracy i koordynacji z instalacją. Najważniejsze to:
- In – prąd znamionowy (np. 10 A, 16 A, 20 A), określa maksymalne obciążenie ciągłe.
- B, C, D – charakterystyka czasowo-prądowa, wpływa na reakcję na prądy rozruchowe i zwarciowe.
- Icu / Icn – znamionowa zdolność wyłączania (np. 6 kA, 10 kA), dobierana do spodziewanego prądu zwarciowego.
- Ue – znamionowe napięcie pracy aparatu.
- Symbol łuku – wskazuje na zdolność do gaszenia łuku elektrycznego wewnątrz modułu.
Oznaczenia na wyłącznikach różnicowoprądowych (RCD)
RCD mają inne parametry niż MCB, a ich prawidłowy dobór decyduje o skuteczności ochrony przeciwporażeniowej:
- IΔn – prąd różnicowy znamionowy (najczęściej 30 mA, 100 mA, 300 mA).
- Typ AC / A / F / B – rodzaj wykrywanych prądów upływu (np. AC – sinusoidalne, A – pulsujące DC, B – gładkie DC).
- S – wyłącznik selektywny, z opóźnionym czasem zadziałania.
- Ue – znamionowe napięcie pracy.
- Test – przycisk kontrolny T, wymagany do okresowego sprawdzania działania.
Jak czytać oznaczenia na ogranicznikach przepięć (SPD)?
SPD mają swoje własne parametry charakteryzujące poziom ochrony i zdolność odprowadzania energii udarowej:
- Typ T1 / T2 / T3 – określenie klasy ochronnika (od udaru piorunowego do ochrony końcowej).
- Iimp – prąd udarowy (dla T1), wyrażony przebiegiem 10/350 µs.
- In / Imax – prąd znamionowy i maksymalny dla T2 (8/20 µs).
- Up – poziom ochrony, maksymalne napięcie przepięcia dopuszczalne dla odbiornika.
- Uc – napięcie trwałej pracy, istotne w dobieraniu SPD do konkretnych układów sieci.
Oznaczenia na stycznikach i aparaturze sterowniczej
Styczniki i elementy automatyki mają bardziej rozbudowane oznaczenia, które opisują ich możliwości przełączania i trwałość:
- AC-1, AC-3, AC-4 – kategorie użytkowania (np. AC-3: silniki z rozruchem bezpośrednim).
- Ith – prąd cieplny (obciążenie ciągłe).
- Ie – prąd znamionowy dla określonego napięcia i kategorii użytkowania.
- Uc – napięcie zasilania cewki stycznika.
- NO/NC – liczba styków normalnie otwartych (NO) i zamkniętych (NC).
Jak interpretować oznaczenia producentów?
Każdy producent aparatury modułowej stosuje własne symbole dodatkowe, np. oznaczenia serii, kodów wykonania, technologii gaszenia łuku czy poziomu wzmocnienia obudowy. Warto zapamiętać kilka zasad:
- Parametry elektryczne mają zawsze pierwszeństwo nad oznaczeniami handlowymi.
- Kody serii nie wpływają na zdolność wyłączania czy czas reakcji aparatu.
- Piktogramy często opisują dodatkowe funkcje: odporność na UV, możliwość plombowania, klasę szczelności.
Checklist: czy dobrze odczytałeś oznaczenia?
- Zweryfikowałem prąd znamionowy i zdolność wyłączania MCB.
- Ustaliłem typ RCD zgodnie z rodzajem obciążenia.
- Sprawdziłem parametry SPD: Uc, Up, In/Imax, zgodność z układem sieci.
- Dobrałem stycznik do kategorii AC-3 / AC-1 / AC-4 w zależności od obciążenia.
- Zrozumiałem symbole producenta i nie pomyliłem ich z parametrami elektrycznymi.
